Тормоз блокировка (третий барабан) — HITACHI CX650-2

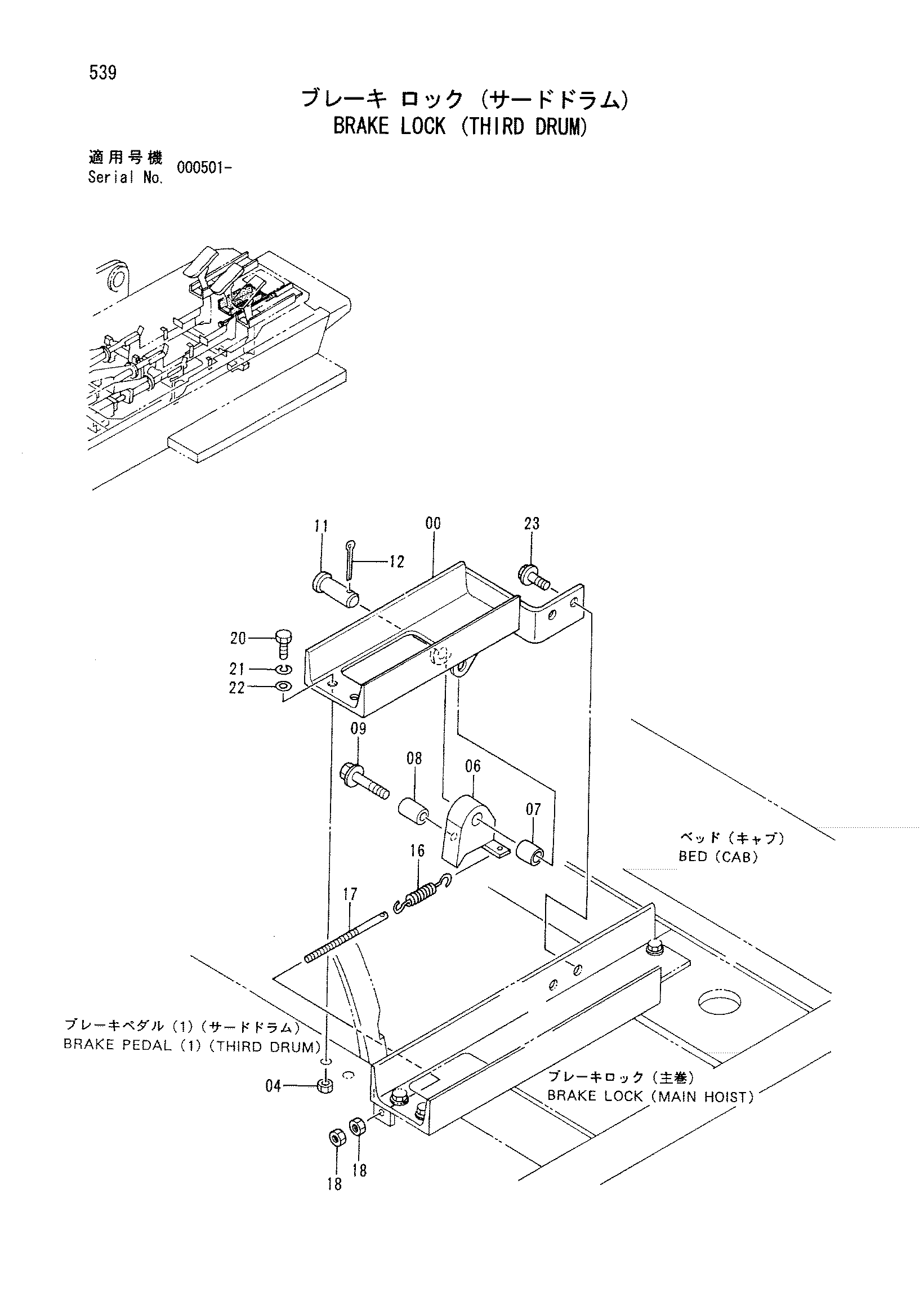

Заводская схема «Тормоз блокировка (третий барабан)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060999 | Кронштейн | 1 |
| 04 | J950010 | Гайка | 4 |
| 06 | 9743476 | Павл | 1 |
| 07 | 4318119 | Втулка | 1 |
| 08 | 4316745 | Проставка | 1 |
| 09 | J011045 | Болт с шайбой | 1 |
| 11 | 4317790 | Палец | 1 |
| 12 | A764025 | Шплинт | 1 |
| 16 | 415617 | Пружина растяжения | 1 |
| 17 | 4142253 | Шток | 1 |
| 18 | M500807 | Гайка | 2 |
| 20 | J901035 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | A590110 | Плоская шайба | 2 |
| 23 | J011235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
