Подвес (башенный гусёк стрелы) — HITACHI CX650-2

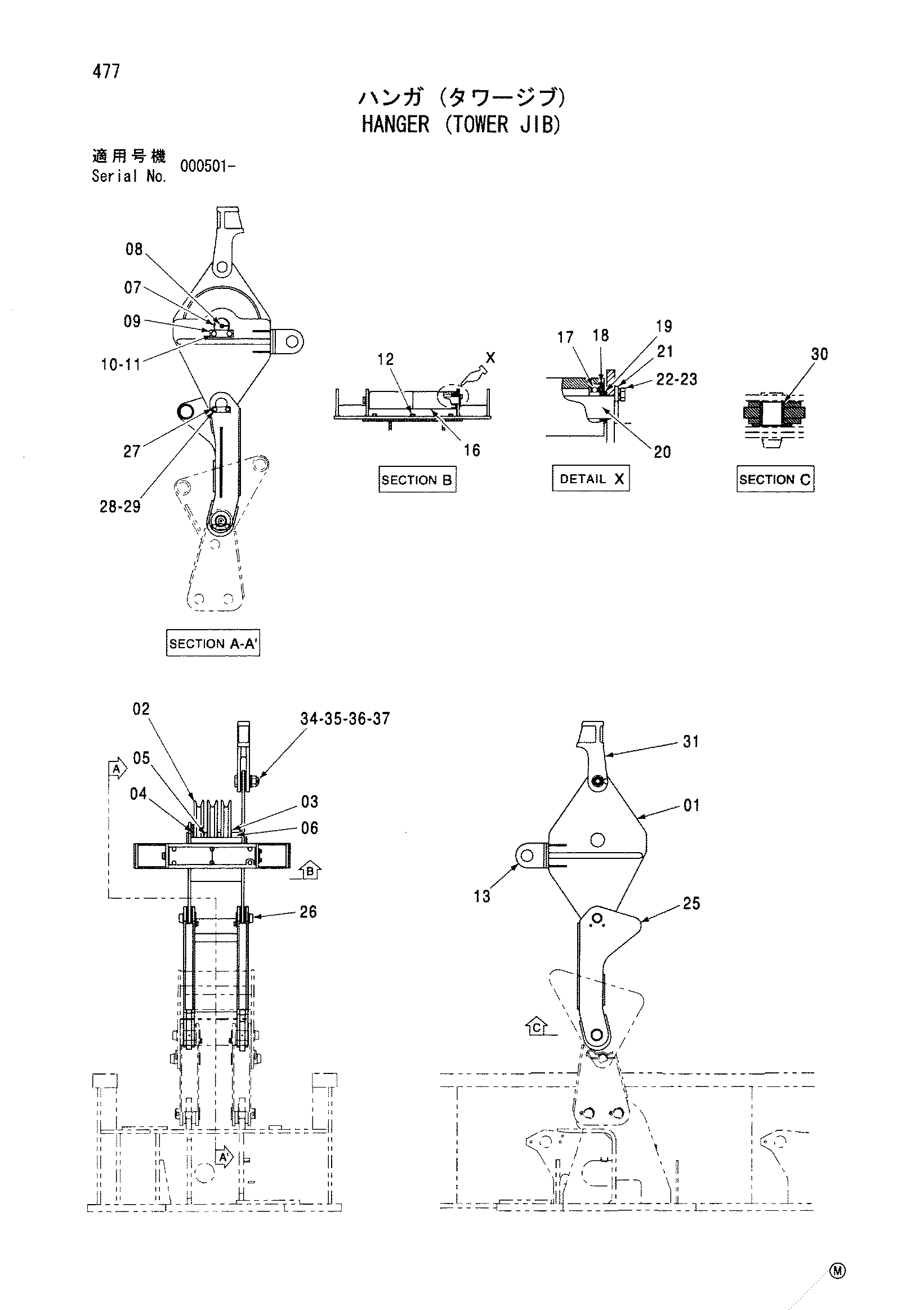

Заводская схема «Подвес (башенный гусёк стрелы)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9159841 | Подвес в сборе | 1 | |
| 01 | 6014477 | Подвес | 1 |
| 02 | 3025094 | Канатный блок | 3 |
| 03 | 4137656 | Роликовый подшипник | 3 |
| 04 | 447233 | Проставка | 1 |
| 05 | 4338493 | Проставка | 2 |
| 06 | 4338494 | Проставка | 1 |
| 07 | 4338469 | Мост | 1 |
| 08 | J75481 | Пресс-маслёнка | 1 |
| 09 | X4247 | Стопорная пластина | 1 |
| 10 | J901630 | Болт | 2 |
| 11 | A590916 | Пружинная шайба | 2 |
| 12 | J011230 | Болт с шайбой | 6 |
| 13 | 8060275 | Кронштейн | 1 |
| 16 | 4053736 | Каток направляющая | 2 |
| 17 | 971195 | Шариковый подшипник | 4 |
| 18 | 940144 | Стопорное кольцо | 4 |
| 19 | 4340517 | Проставка | 2 |
| 20 | 4339916 | Палец | 1 |
| 21 | X4245 | Стопорная пластина | 1 |
| 22 | J901020 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 25 | 7032881 | Тяга | 1 |
| 26 | 4339922 | Палец | 2 |
| 27 | X4246 | Стопорная пластина | 2 |
| 28 | J901222 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | 4156262 | Втулка | 2 |
| 31 | 3070315 | Разъём канат | 1 |
| 34 | 4360239 | Палец | 1 |
| 35 | 4137247 | Корончатая гайка | 1 |
| 36 | 4114408 | Шайба | 1 |
| 37 | A766063 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
