Дополнительный. барабан радиатор (1) — HITACHI CX650-2

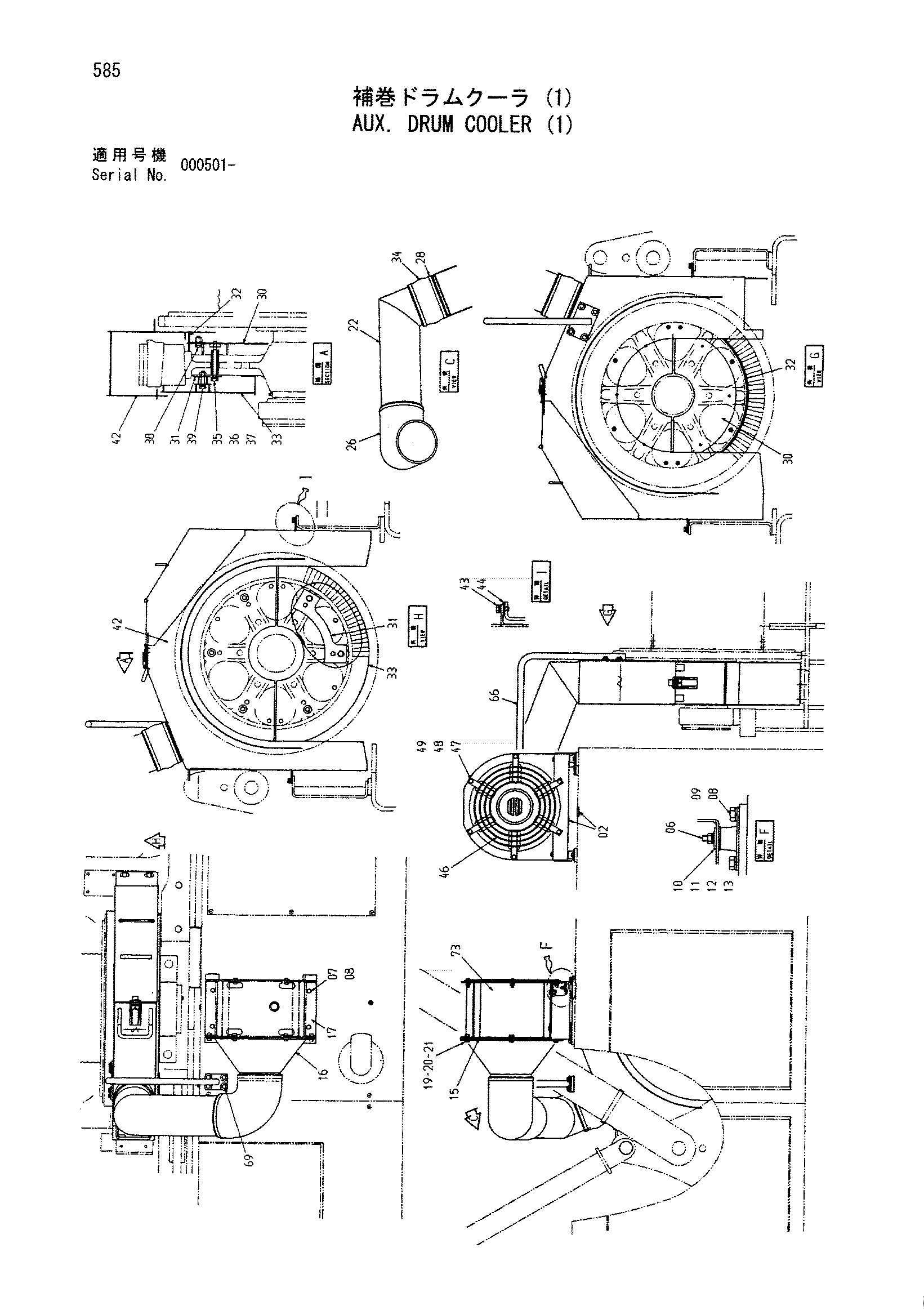

Заводская схема «Дополнительный. барабан радиатор (1)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4177587 | Резиновая прокладка | 2 |
| 06 | 4343992 | Резиновая подушка | 4 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 12 |
| 09 | J901016 | Болт | 8 |
| 10 | J217083 | Шайба | 4 |
| 11 | A590108 | Плоская шайба | 4 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | M500807 | Гайка | 4 |
| 15 | 8061791 | Кронштейн | 1 |
| 16 | 9743986 | Воздуховод | 1 |
| 17 | 4345626 | Крышка | 2 |
| 19 | J901025 | Болт | 8 |
| 20 | J950010 | Гайка | 8 |
| 21 | A590910 | Пружинная шайба | 8 |
| 22 | 8075623 | Воздуховод | 1 |
| 26 | 4174459 | Резиновый шланг | 1 |
| 28 | 4106890 | Хомут шланга | 4 |
| 30 | 8061729 | Крышка барабан | 2 |
| 31 | 9744030 | Кронштейн | 3 |
| 32 | 9743990 | Крышка барабан | 2 |
| 33 | 8061730 | Крышка барабан | 2 |
| 34 | 4106891 | Резиновый шланг | 1 |
| 35 | J901002 | Болт | 6 |
| 36 | A590910 | Пружинная шайба | 6 |
| 37 | A590110 | Плоская шайба | 6 |
| 38 | J011025 | Болт с шайбой | 8 |
| 39 | J021055 | Болт с шайбой | 6 |
| 42 | 6018143 | Крышка тормоз | 1 |
| 43 | J021230 | Болт с шайбой | 4 |
| 44 | 4345631 | Регулировочная шайба | 4 |
| 46 | 8072689 | Защита вентилятор | 1 |
| 47 | J901020 | Болт | 6 |
| 48 | A590910 | Пружинная шайба | 6 |
| 49 | J950010 | Гайка | 6 |
| 66 | 8075745 | Защитный кожух | 1 |
| 69 | J031020 | Болт с шайбой | 8 |
| 73 | 4343937 | Вентилятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
