Снятие трубопроводы (1) [без туглине] — HITACHI CX650-2
Заводская схема «Снятие трубопроводы (1) [без туглине]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

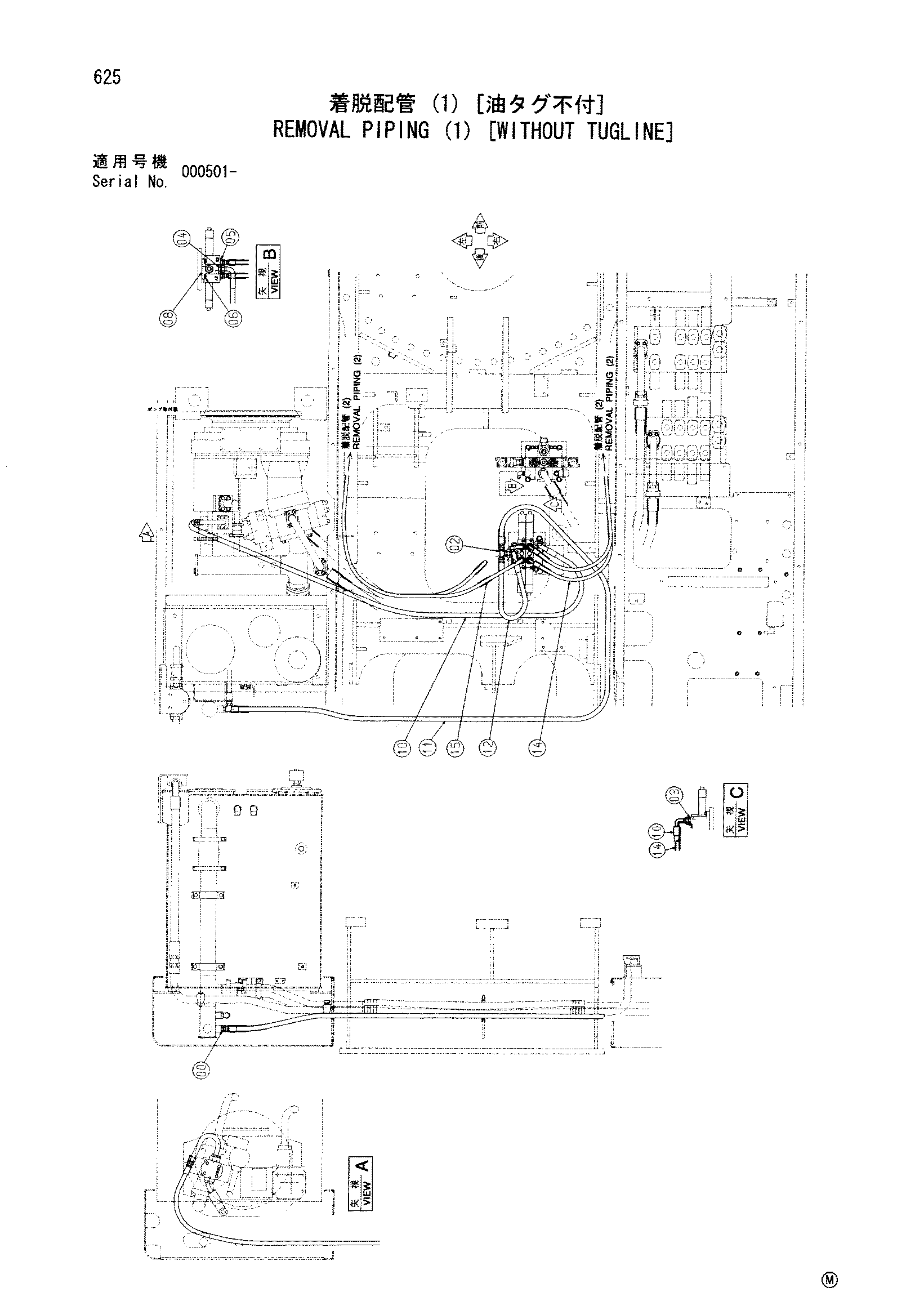

![Схема Снятие трубопроводы (1) [без туглине] HITACHI CX650-2](/catalog-drawings/e4/e4a6d53a-855f-4add-bf83-9ef575732b9c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210361 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4221224 | Тройник | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4210361 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4279302 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 4 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | J011030 | Болт с шайбой | 3 |
| 08 | 4396170 | Гидрораспределитель | 1 |
| 10 | 4398899 | Шланг | 1 |
| 11 | 4398900 | Шланг | 1 |
| 12 | 4354969 | Шланг | 1 |
| 14 | 4398901 | Шланг | 2 |
| 15 | 4398902 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
