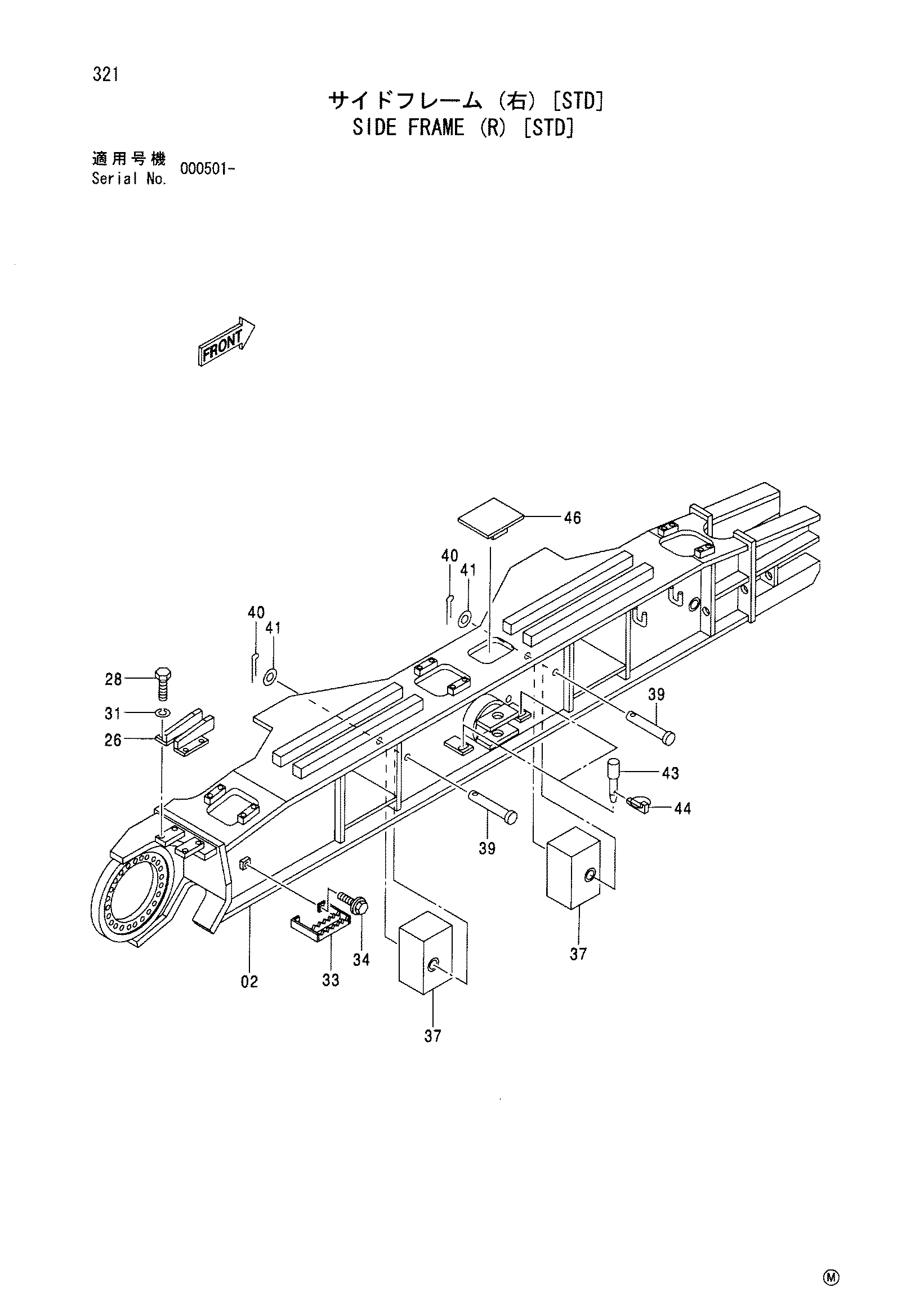

Боковой рама (правый) [STD] — HITACHI CX650-2
Заводская схема «Боковой рама (правый) [STD]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Боковой рама (правый) [STD] HITACHI CX650-2](/catalog-drawings/a9/a9d07eb6-f0b2-421b-be64-25eff0d1e179.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4473055 | Рама боковой(правый) | 1 |
| 26 | 9746773 | Направляющая башмак | 1 |
| 28 | J901635 | Болт | 4 |
| 31 | A590916 | Пружинная шайба | 4 |
| 33 | 9743138 | Ступень | 1 |
| 34 | J021230 | Болт с шайбой | 2 |
| 37 | 8068027 | Противовес | 2 |
| 39 | 4377901 | Палец | 2 |
| 40 | A768063 | Шплинт | 2 |
| 41 | A590142 | Плоская шайба | 2 |
| 43 | 4123740 | Палец | 2 |
| 44 | 947404 | Палец кольцо | 2 |
| 46 | 9747522 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
