Верхний гусёк стрелы — HITACHI CX650-2

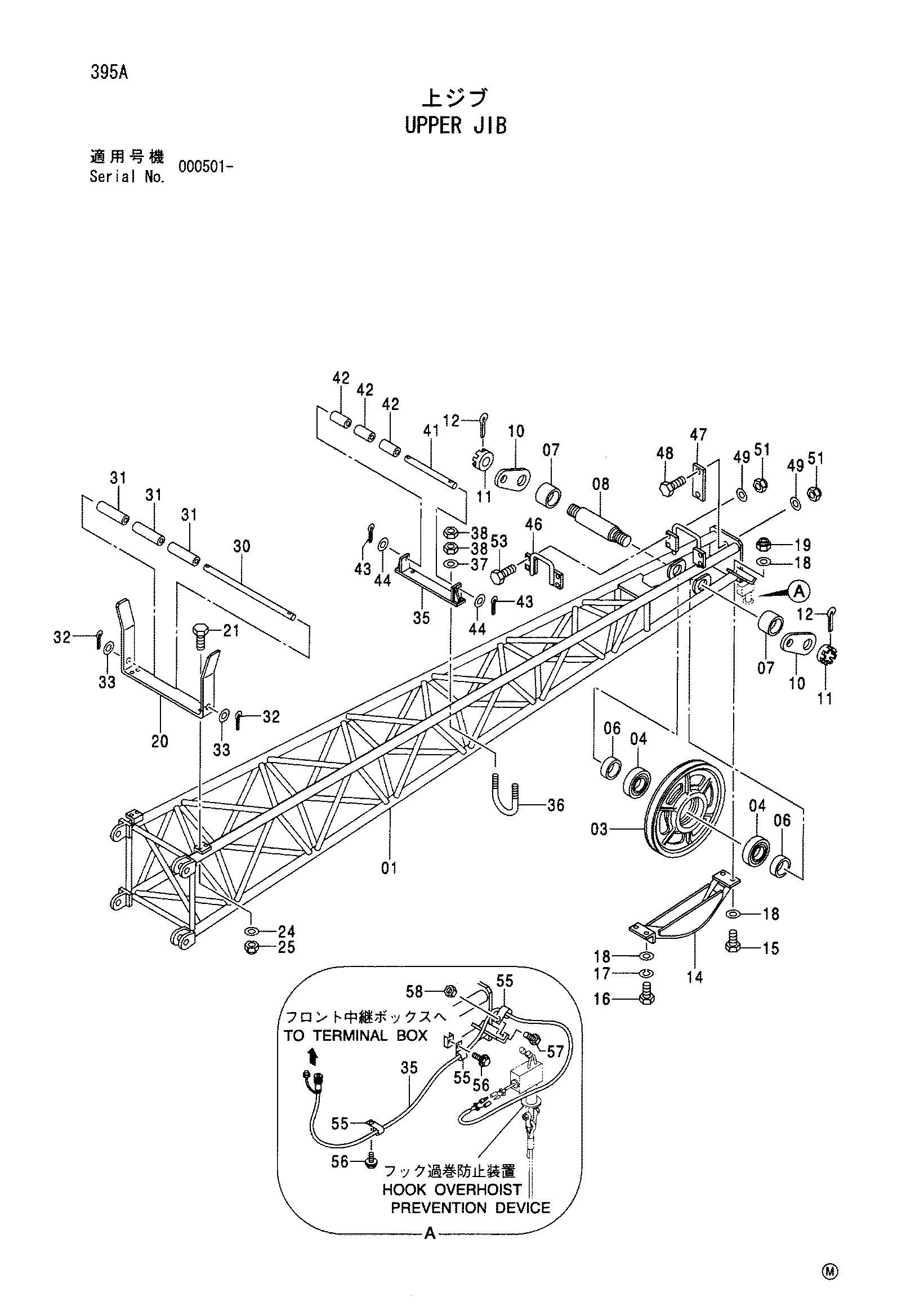

Заводская схема «Верхний гусёк стрелы» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6006933 | Гусёк стрелы боом-уп | 1 |
| 03 | 3044622 | Канатный блок | 1 |
| 04 | 4042734 | Шариковый подшипник | 2 |
| 06 | 4164567 | Проставка | 2 |
| 07 | 4164568 | Проставка | 2 |
| 08 | 4164565 | Мост | 1 |
| 10 | 4164569 | Тяга | 2 |
| 11 | 4006506 | Гайка | 2 |
| 12 | A761002 | Шплинт | 2 |
| 14 | 8066292 | Направляющая каната | 1 |
| 15 | J901640 | Болт | 2 |
| 16 | J901630 | Болт | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | A590116 | Плоская шайба | 6 |
| 19 | M660016 | U-образная гайка | 2 |
| 20 | 3041275 | Направляющая каната | 1 |
| 21 | J901035 | Болт | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | M660010 | U-образная гайка | 4 |
| 30 | 4205259 | Палец | 1 |
| 31 | 4218801 | Проставка | 3 |
| 32 | A765028 | Шплинт | 2 |
| 33 | A590120 | Плоская шайба | 2 |
| 35 | 8041306 | Кронштейн | 1 |
| 36 | 4026537 | U-образный болт | 2 |
| 37 | A590110 | Плоская шайба | 4 |
| 38 | J952010 | Гайка | 8 |
| 41 | 4218802 | Палец | 1 |
| 42 | 4218803 | Проставка | 3 |
| 43 | A765028 | Шплинт | 2 |
| 44 | A590120 | Плоская шайба | 2 |
| 46 | 9746759 | Направляющая каната | 1 |
| 47 | 4370807 | Пластина | 1 |
| 48 | J901650 | Болт | 6 |
| 49 | A590116 | Плоская шайба | 6 |
| 51 | M660016 | U-образная гайка | 6 |
| 53 | J901640 | Болт | 4 |
| 55 | 4190276 | Зажим | 3 |
| 56 | J021020 | Болт с шайбой | 2 |
| 57 | J901020 | Болт | 1 |
| 58 | M660010 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
