Стрела ограничитель подъёма предотвращение устройство [EU] — HITACHI CX650-2

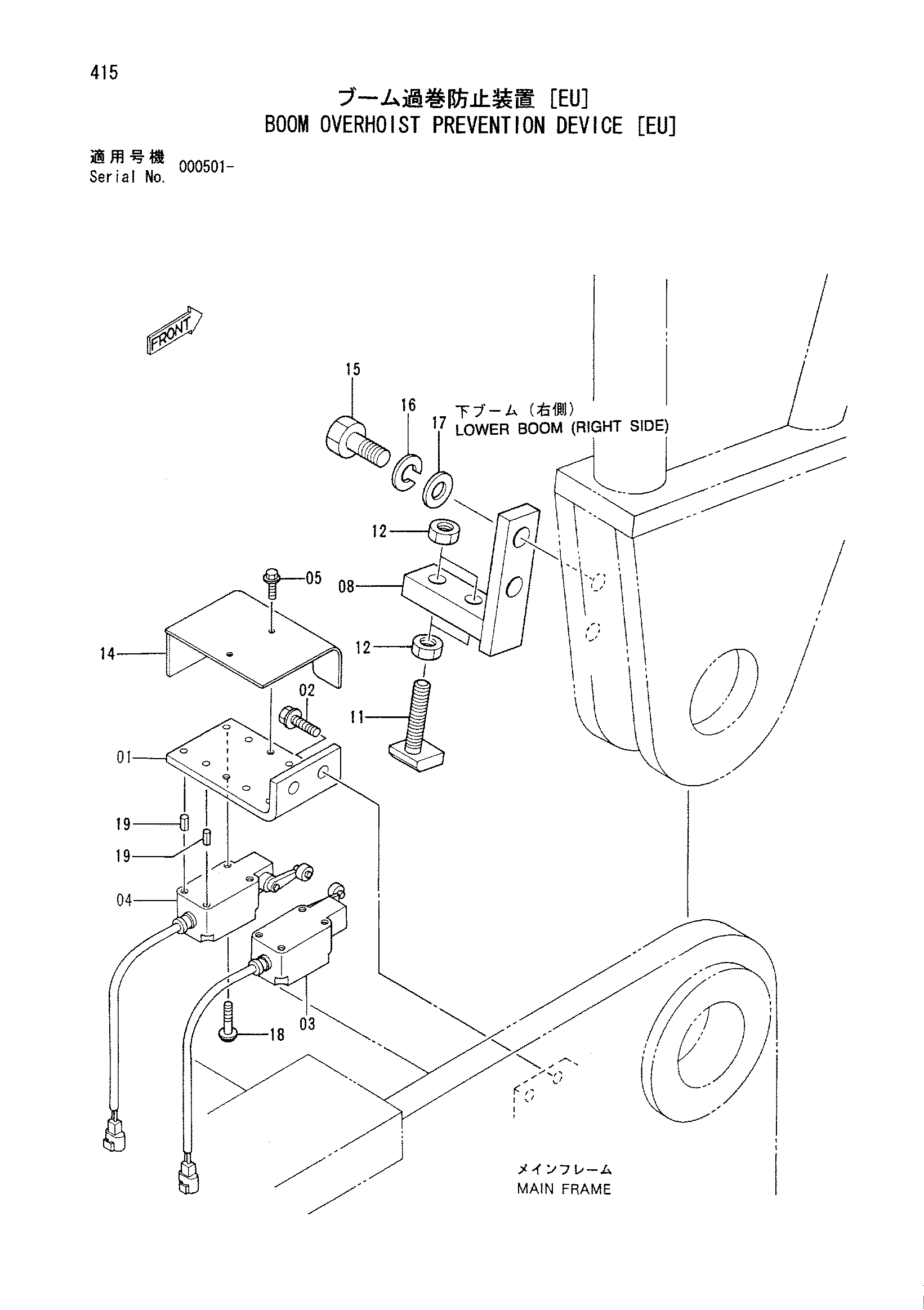

Заводская схема «Стрела ограничитель подъёма предотвращение устройство [EU]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела ограничитель подъёма предотвращение устройство [EU] HITACHI CX650-2](/catalog-drawings/6f/6fc33038-bcb1-45d7-ba76-9cab17373b91.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9215160 | Стрела ограничитель в сборе | 1 | |
| 01 | 4475363 | Кронштейн | 1 |
| 02 | J011225 | Болт с шайбой | 2 |
| 03 | 4461052 | Выключатель концевой | 1 |
| 04 | 4461053 | Выключатель концевой | 1 |
| 05 | J010812 | Болт с шайбой | 2 |
| 08 | 9758201 | Кронштейн | 1 |
| 11 | 9757399 | Ответная планка | 2 |
| 12 | J950016 | Гайка | 4 |
| 14 | 8088550 | Крышка | 1 |
| 15 | J932045 | Болт | 2 |
| 16 | A590920 | Пружинная шайба | 2 |
| 17 | A590120 | Плоская шайба | 2 |
| 18 | J450430 | Винт с шайбой | 4 |
| 19 | 4144012 | Пружинный штифт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
