Обратный трубопроводы (2-3) — HITACHI CX550

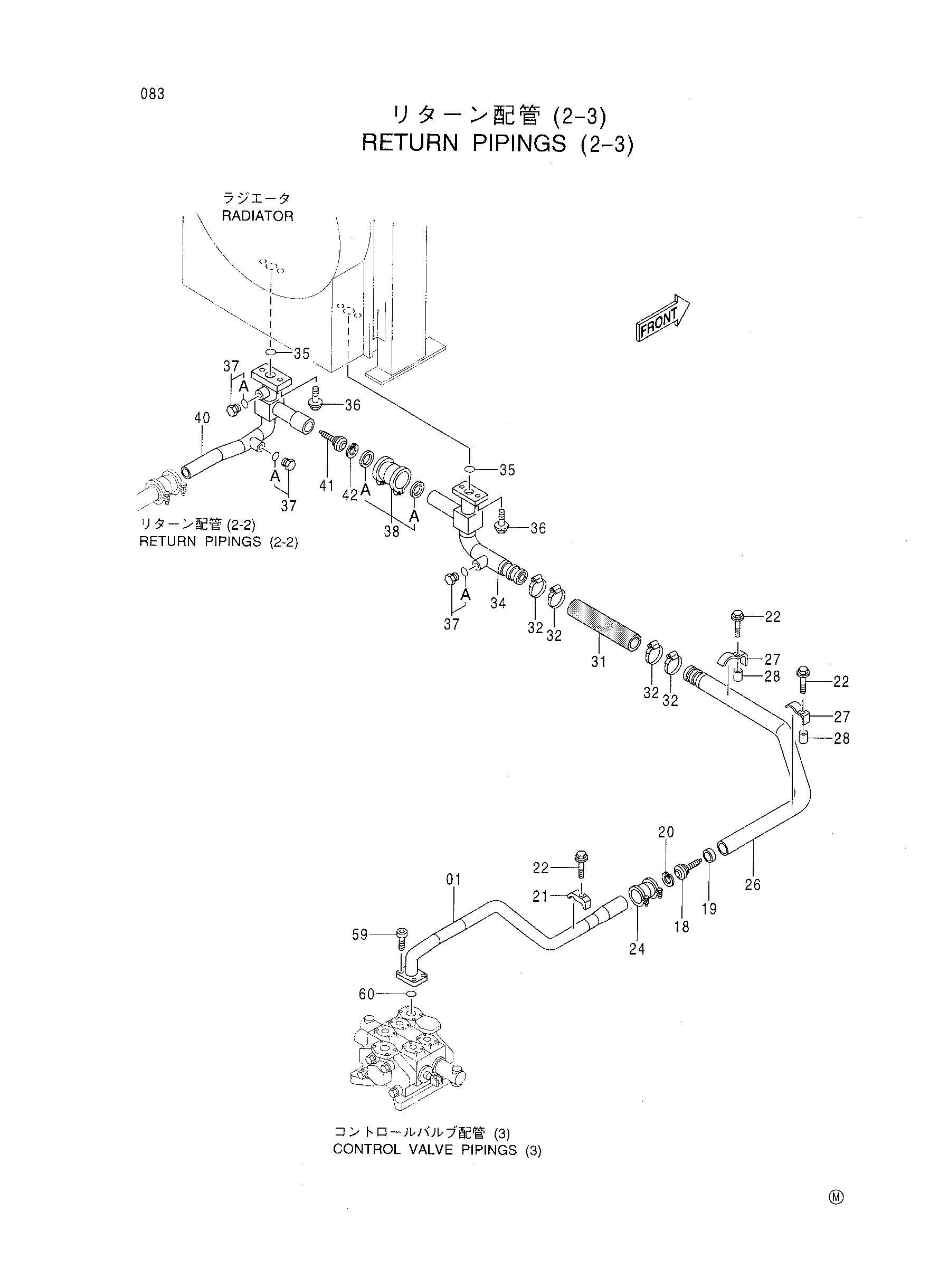

Заводская схема «Обратный трубопроводы (2-3)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063970 | Трубка | 1 |
| 18 | 4319243 | Клапан | 1 |
| 19 | 4256203 | Кольцо | 1 |
| 20 | 446751 | Стопорное кольцо | 1 |
| 21 | 4190127 | Хомут трубки | 1 |
| 22 | J011265 | Болт с шайбой | 3 |
| 24 | 4069801 | Муфта | 1 |
| 26 | 8059861 | Трубка | 1 |
| 27 | 4053698 | Хомут трубки | 2 |
| 28 | 4318648 | Проставка | 2 |
| 31 | 4000807 | Резиновый шланг | 1 |
| 32 | 4505385 | Хомут шланга | 4 |
| 34 | 8057108 | Трубка | 1 |
| 35 | A811050 | Уплотнительное кольцо | 2 |
| 36 | J011240 | Болт с шайбой | 4 |
| 37 | 4092534 | Пробка | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4067834 | Муфта | 1 |
| 38A | 4196260 | Уплотнение | 2 |
| 40 | 8057109 | Трубка | 1 |
| 41 | 4319244 | Клапан | 1 |
| 42 | 991718 | Стопорное кольцо | 1 |
| 59 | M341240 | Болт с внутренним шестигранником | 4 |
| 60 | A811040 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
