Нижний стрела, башенный (нижний) — HITACHI CX550

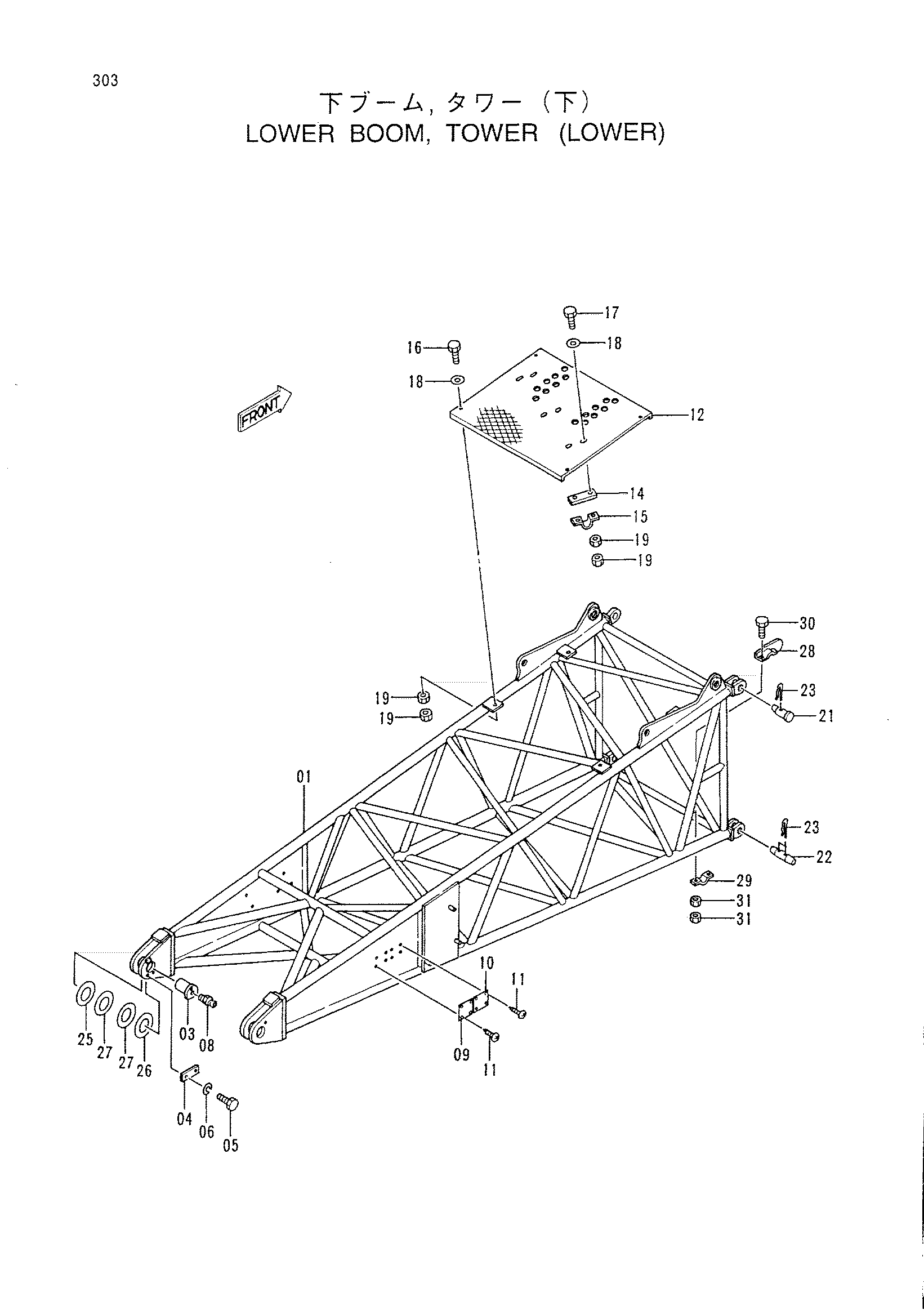

Заводская схема «Нижний стрела, башенный (нижний)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5003822 замена: 5005646 | Стрела нижний | 1 |
| 01 | 5005646 | Стрела нижний | 1 |
| 03 | 3041890 | Палец | 2 |
| 04 | 4281908 | Стопорная пластина | 2 |
| 05 | J932040 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 08 | J75481 | Пресс-маслёнка | 2 |
| 09 | 457517 | Информационная табличка | 1 |
| 10 | 4053262 | Информационная табличка | 1 |
| 11 | M492564 | Приводной винт | 8 |
| 12 | 3068527 | Сиденье | 1 |
| 14 | 4103115 | Сиденье | 3 |
| 15 | 4103116 | Хомут трубки | 3 |
| 16 | J931645 | Болт | 4 |
| 17 | J931670 | Болт | 6 |
| 18 | 4087197 | Шайба | 10 |
| 19 | J951016 | Гайка | 20 |
| 21 | 4020735 | Палец | 2 |
| 22 | 4146682 | Палец | 2 |
| 23 | 3002554 | Стопорный палец | 6 |
| 25 | 4308720 | Регулировочная шайба 1.2 | 2 |
| 26 | 4308721 | Регулировочная шайба 2.3 | 2 |
| 27 | 4346034 | Регулировочная шайба 1.6 | 4 |
| 28 | 9720039 | Ограничитель | 2 |
| 29 | 4157260 замена: 4178182 | Хомут трубки | 2 |
| 29 | 4178182 | Хомут трубки | 2 |
| 30 | J901030 | Болт | 4 |
| 31 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
