Пилотный трубопроводы (1-2) — HITACHI CX550

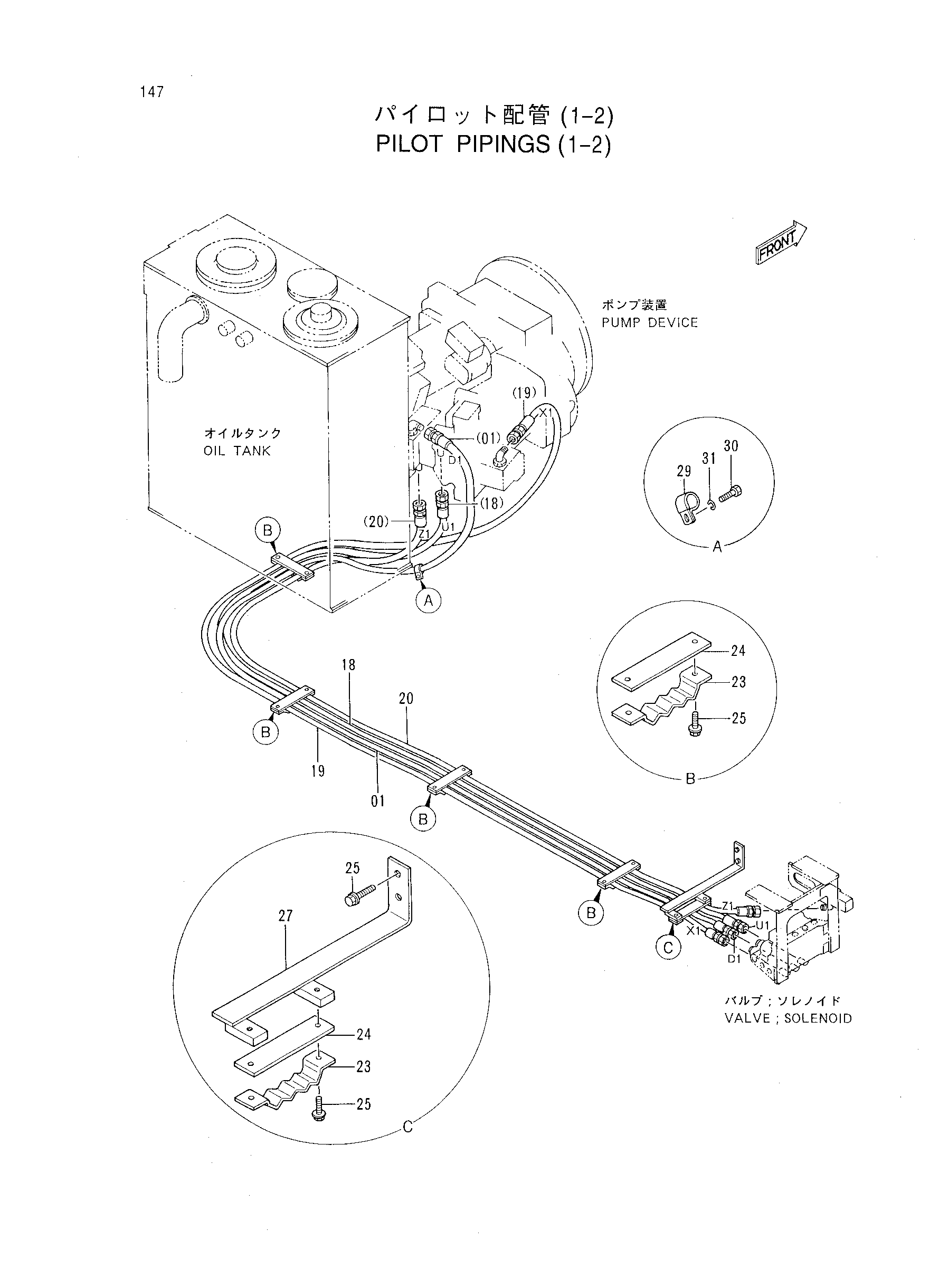

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4319147	Шланг	1
18	4341686	Шланг	1
19	4341697	Шланг	1
20	4341687	Шланг	1
23	9727638	Хомут шланга	5
24	9727636	Пластина	5
25	J021035	Болт с шайбой	12
27	9740957	Стойка	1
29	4190275	Зажим	1
30	J901016	Болт	1
31	A590910	Пружинная шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
