Верхний стрела (2) — HITACHI CX550

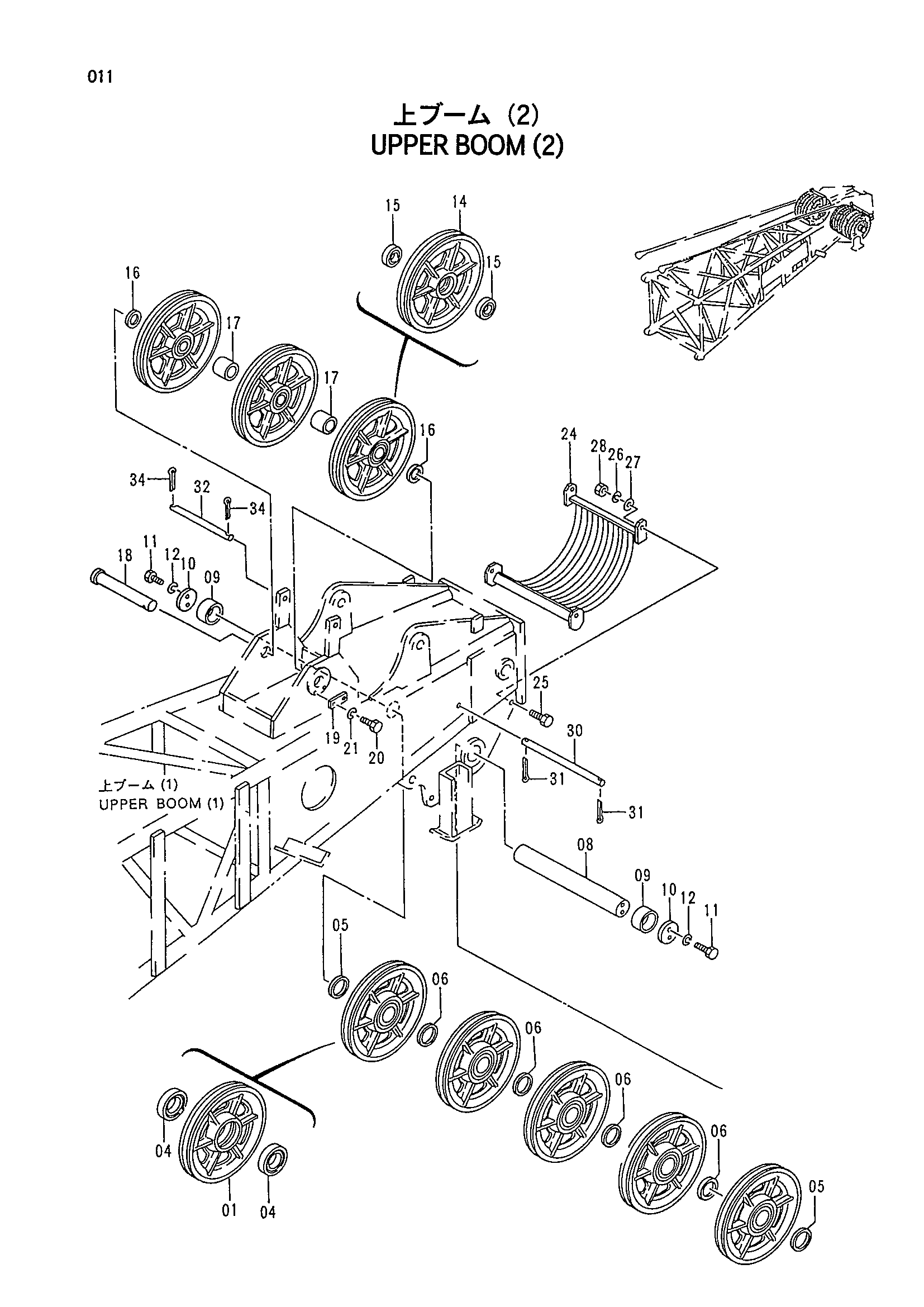

Заводская схема «Верхний стрела (2)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3079468 | Канатный блок | 5 |
| 04 | 944689 | Шариковый подшипник | 10 |
| 05 | 4386979 | Проставка | 2 |
| 06 | 4386980 | Проставка | 4 |
| 08 | 3079603 | Мост | 1 |
| 09 | 4386981 | Проставка | 2 |
| 10 | 4354245 | Фиксатор | 2 |
| 11 | J901635 | Болт | 4 |
| 12 | A590916 | Пружинная шайба | 4 |
| 14 | 3079478 | Канатный блок | 3 |
| 15 | 971541 | Шариковый подшипник | 6 |
| 16 | 4015297 | Проставка | 2 |
| 17 | 4387112 | Проставка | 2 |
| 18 | 4387113 | Мост | 1 |
| 19 | X4246 | Стопорная пластина | 1 |
| 20 | J901225 | Болт | 2 |
| 21 | A590912 | Пружинная шайба | 2 |
| 24 | 7033319 | Направляющая каната | 1 |
| 25 | J932050 | Болт | 4 |
| 26 | A590920 | Пружинная шайба | 4 |
| 27 | A590120 | Плоская шайба | 4 |
| 28 | J951020 | Гайка | 4 |
| 30 | 4312531 | Палец | 1 |
| 31 | A768050 | Шплинт | 2 |
| 32 | 4387114 | Палец | 1 |
| 34 | A765040 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
