Дополнительный. гусёк стрелы — HITACHI CX550

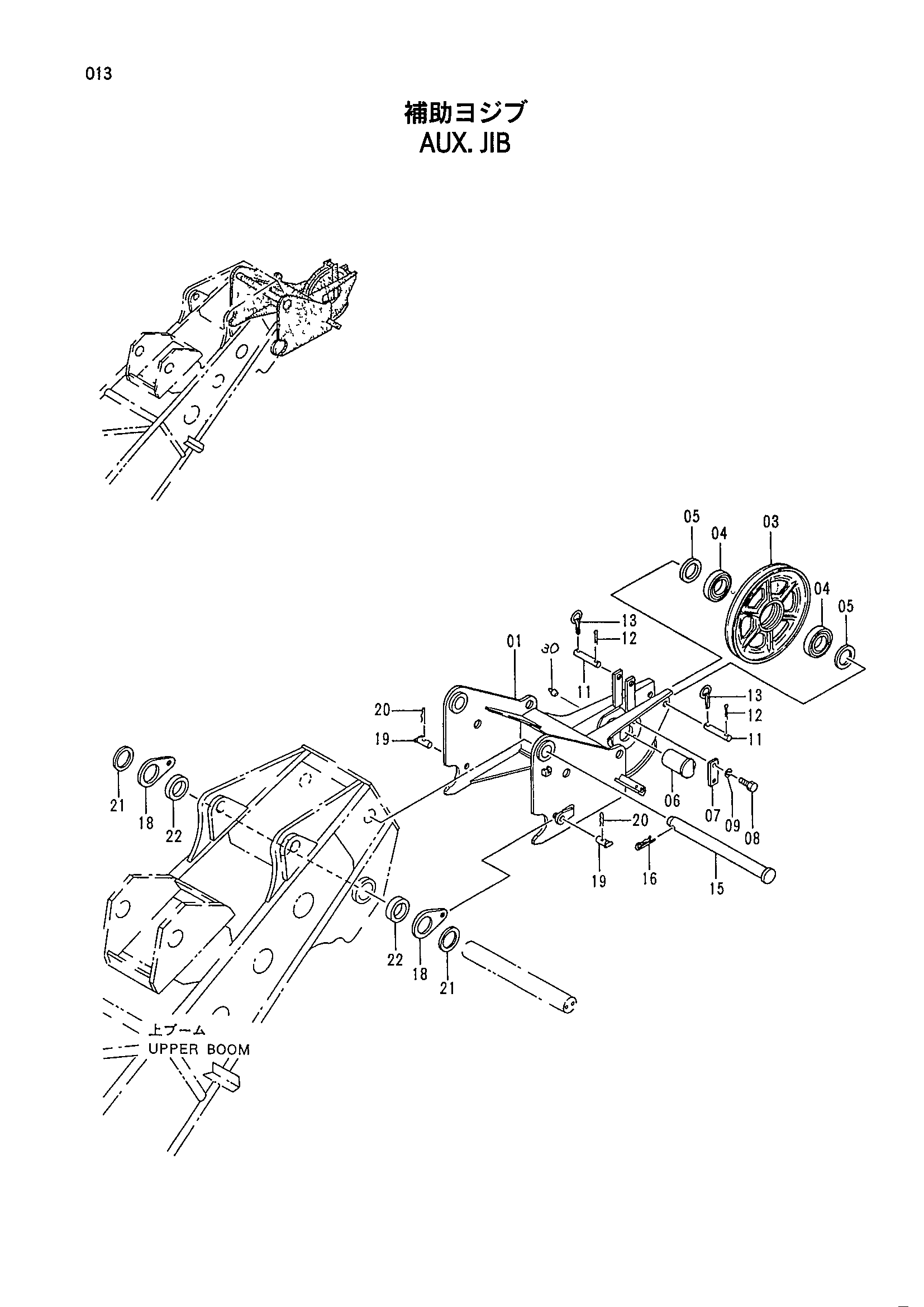

Заводская схема «Дополнительный. гусёк стрелы» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9016395 | Кронштейн канатный блок | 1 |
| 03 | 3079468 | Канатный блок | 1 |
| 04 | 944689 | Шариковый подшипник | 2 |
| 05 | 4387065 | Проставка | 2 |
| 06 | 4387062 | Палец | 1 |
| 07 | X4248 | Стопорная пластина | 1 |
| 08 | J932035 | Болт | 2 |
| 09 | A590920 | Пружинная шайба | 2 |
| 11 | 4315108 | Палец | 2 |
| 12 | A768045 | Шплинт | 2 |
| 13 | 4001834 | Палец кольцо | 2 |
| 15 | 4315109 | Палец | 1 |
| 16 | 4043750 | Стопорный палец | 1 |
| 18 | 4387069 | Тяга | 2 |
| 19 | 9715956 | Палец | 2 |
| 20 | 487041 | Стопорный палец | 2 |
| 21 | 4387068 | Проставка | 2 |
| 22 | 4387076 | Проставка | 2 |
| 30 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
