Пилотный клапан — HITACHI CX550

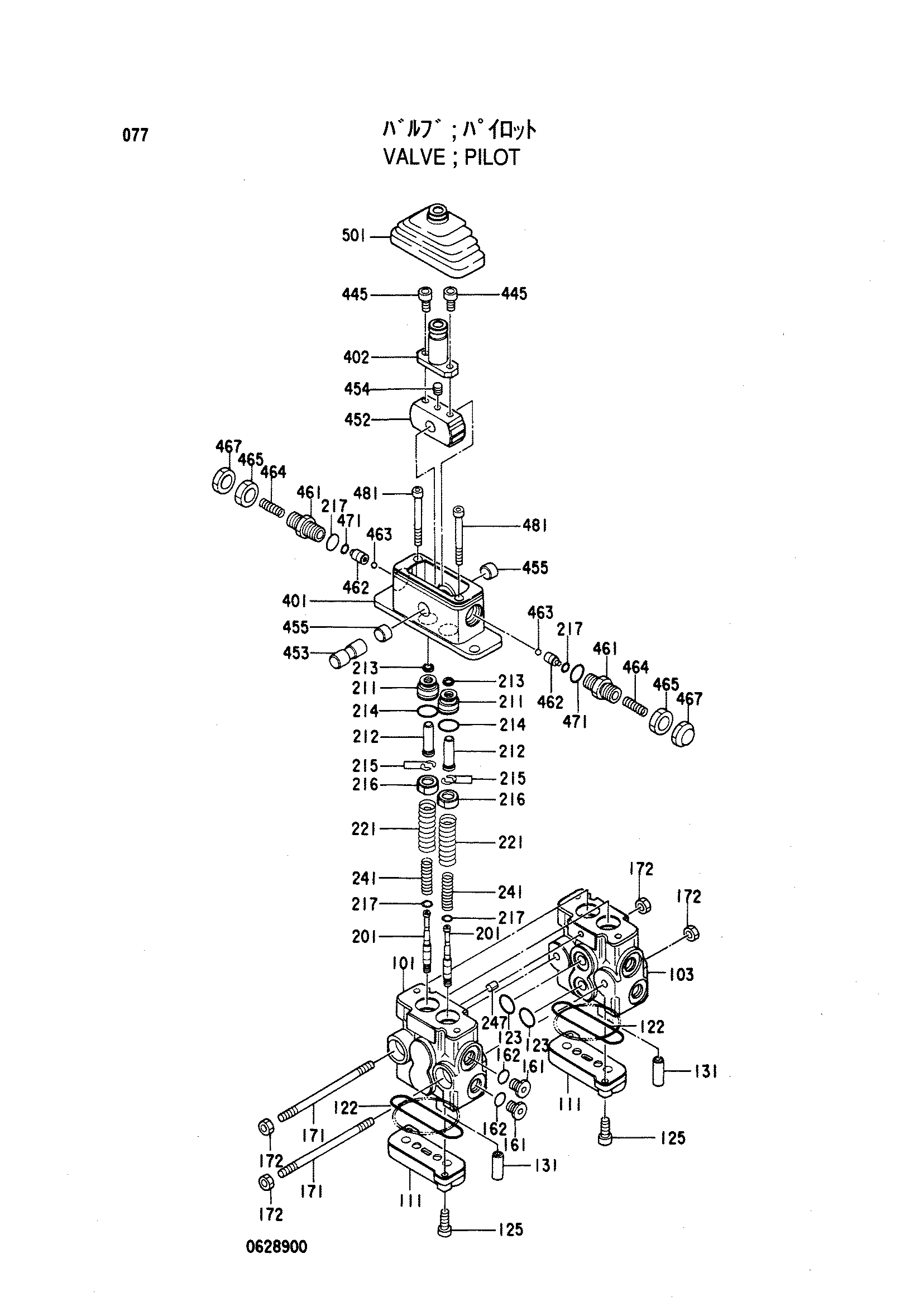

Заводская схема «Пилотный клапан» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4310203 | Пилотный клапан | 1 | |
| 101 | 0628901 | Корпус | 1 |
| 103 | 0628902 | Корпус | 1 |
| 111 | 0628903 | Пластина | 2 |
| 122 | A811060 | Уплотнительное кольцо | 2 |
| 123 | 4506418 | Уплотнительное кольцо | 2 |
| 125 | M340820 | Болт с внутренним шестигранником | 4 |
| 131 | 0628904 | Втулка | 2 |
| 161 | 0210719 | Пробка | 2 |
| 162 | 957366 | Уплотнительное кольцо | 2 |
| 171 | 0628905 | Болт | 2 |
| 172 | 0100095 | Гайка | 4 |
| 201 | 0628906 | Золотник | 4 |
| 211 | 0629003 | Пробка | 4 |
| 212 | 0628907 | Шток пусх | 4 |
| 213 | 0628908 | Уплотнение | 4 |
| 214 | 4506420 | Уплотнительное кольцо | 4 |
| 215 | 0428906 | Шайба | 8 |
| 216 | 0628909 | Седло пружины | 4 |
| 217 | 0428907 | Шайба | 12 |
| 221 | 0628910 | Пружина | 4 |
| 241 | 0628911 | Пружина | 4 |
| 247 | 4101345 | Пружинный штифт | 1 |
| 401 | 0628912 | Крышка | 2 |
| 402 | 0628913 | Рычаг | 2 |
| 445 | 0134439 | Болт | 4 |
| 452 | 0628914 | Диск | 2 |
| 453 | 0628915 | Вал кулачок | 2 |
| 454 | 0628916 | Установочный винт | 2 |
| 455 | 0628917 | Втулка | 4 |
| 461 | 0628918 | Пробка | 4 |
| 462 | 0628919 | Держатель | 4 |
| 463 | 0103316 | Шарик | 4 |
| 464 | 0628920 | Пружина | 4 |
| 465 | 0628921 | Стопорная гайка | 4 |
| 467 | 0628922 | Гайка регулировочный | 4 |
| 471 | 954495 | Уплотнительное кольцо | 4 |
| 481 | 0103325 | Болт с внутренним шестигранником | 4 |
| 501 | 0628923 | Белловс | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
