Гидроцилиндр. масляный — HITACHI CX550

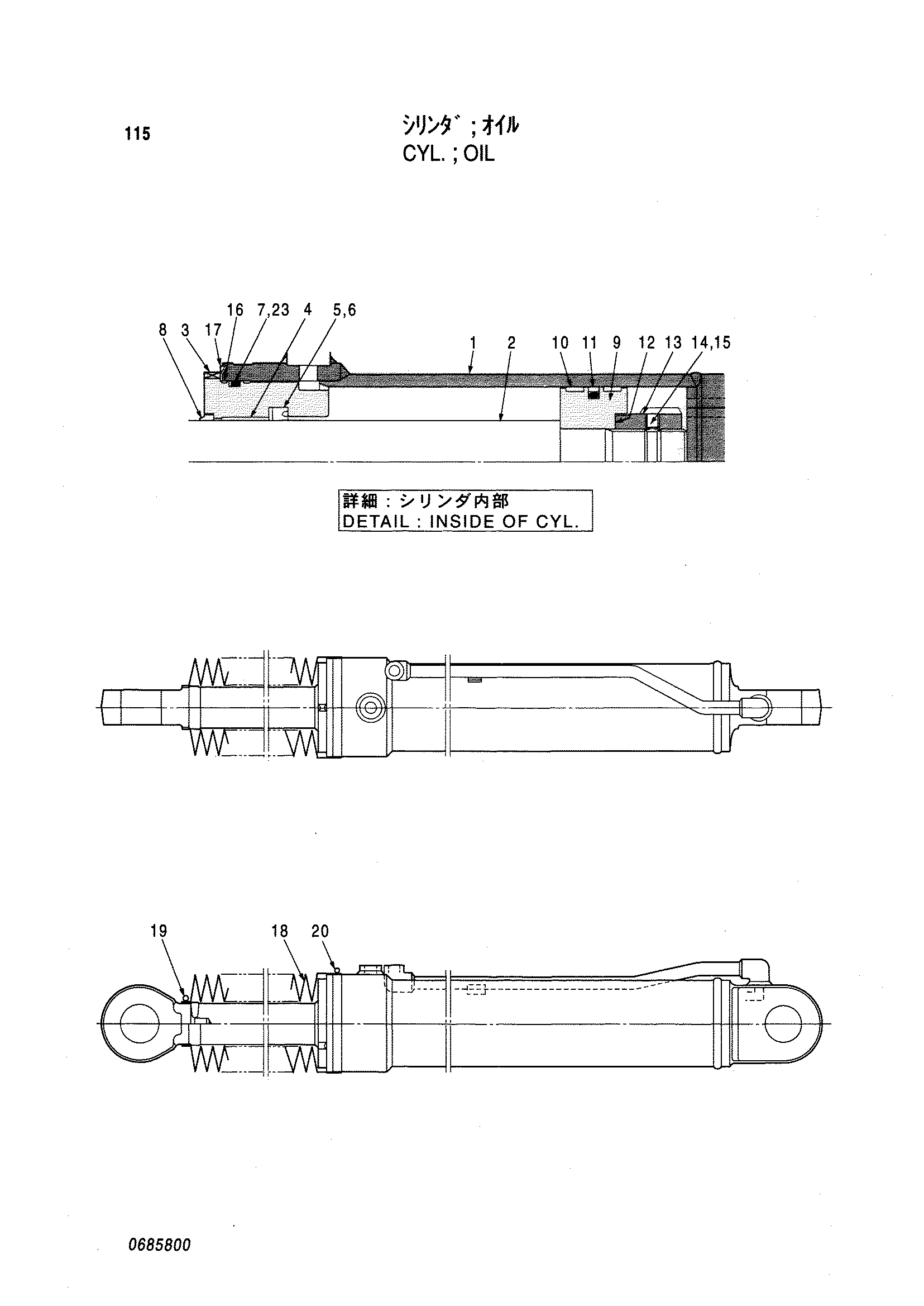

Заводская схема «Гидроцилиндр. масляный» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4387194 | Гидроцилиндр. масляный | 1 | |
| 1 | 0685801 | Труба гидроцилиндра | 1 |
| 2 | 0685802 | Шток поршня | 1 |
| 3 | 0685803 | Головка гидроцилиндра | 1 |
| 4 | 0137304 | Втулка | 1 |
| 5 | 0137307 | Кольцо | 1 |
| 6 | 0685804 | Опорное кольцо | 1 |
| 7 | 4129441 | Уплотнительное кольцо | 1 |
| 8 | 0178404 | Грязесъёмное кольцо | 1 |
| 9 | 0685805 | Поршень | 1 |
| 10 | 0685806 | Кольцо | 2 |
| 11 | 0223706 | Уплотнительное кольцо | 1 |
| 12 | 0310514 | Регулировочная шайба | 1 |
| 13 | 0310511 | Гайка | 1 |
| 14 | 0309011 | Установочный винт | 1 |
| 15 | 0111707 | Стальной шарик | 1 |
| 16 | 0685807 | Уплотнительное кольцо | 1 |
| 17 | 0685808 | Стопорная шайба | 1 |
| 18 | 0685809 | Защитный чехол | 1 |
| 19 | 0252008 | Лента | 1 |
| 20 | 0250814 | Лента | 1 |
| 21 | 0685810 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
