Пилотный трубопроводы (10) — HITACHI CX550

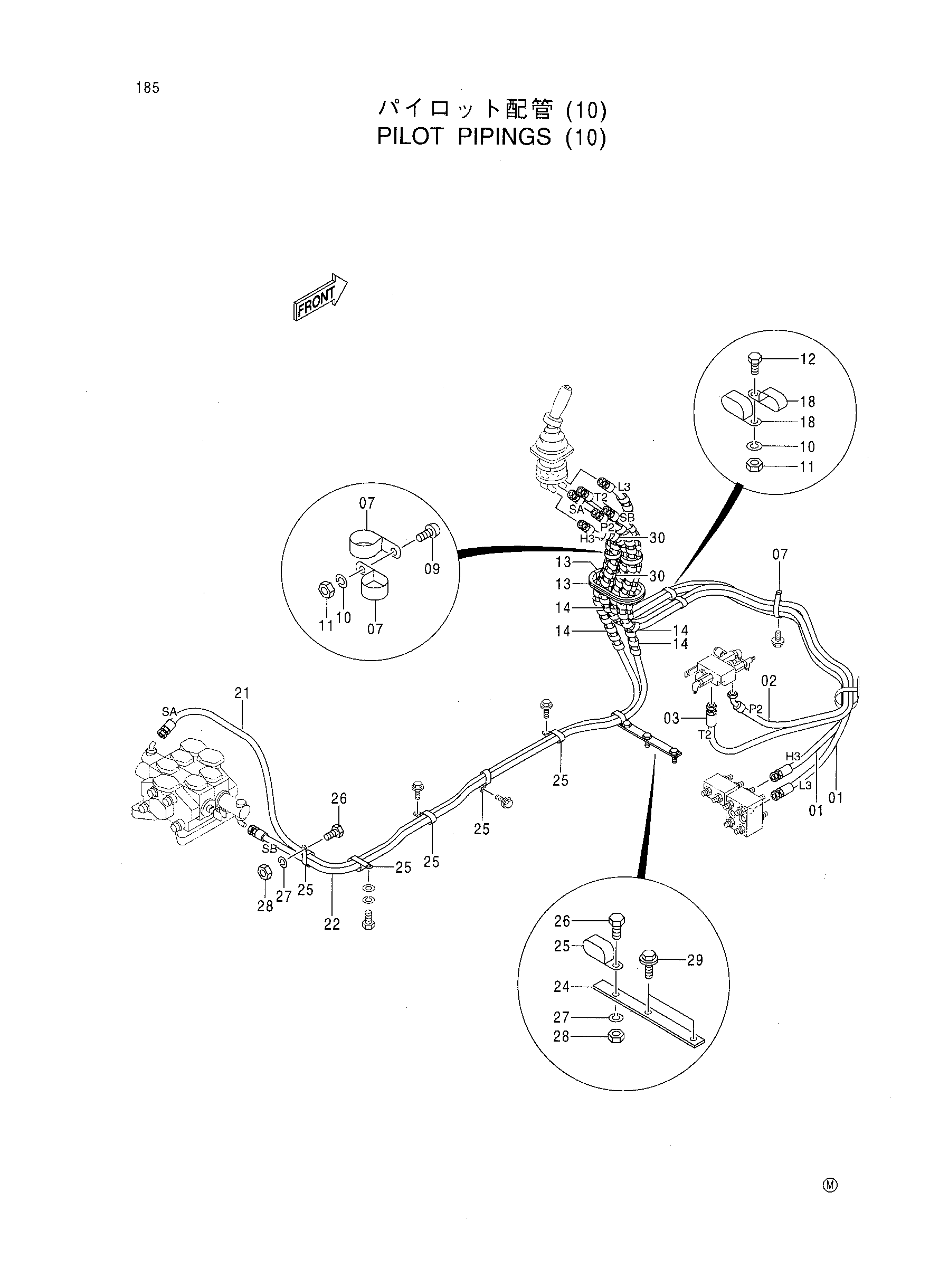

Заводская схема «Пилотный трубопроводы (10)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4357987 | Шланг | 2 |
| 02 | 4357988 | Шланг | 1 |
| 03 | 4357989 | Шланг | 1 |
| 07 | 4190264 | Зажим | 3 |
| 09 | 4330985 | Болт | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | J901030 | Болт | 1 |
| 13 | 4171749 | Защитный кожух | 2 |
| 14 | 4044420 | Защитный кожух | 4 |
| 18 | 4190282 | Зажим | 2 |
| 21 | 4357991 | Шланг | 1 |
| 22 | 4341687 | Шланг | 1 |
| 24 | 4357877 | Пластина | 1 |
| 25 | 4190292 | Зажим | 6 |
| 26 | J901020 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J950010 | Гайка | 2 |
| 29 | J021030 | Болт с шайбой | 2 |
| 30 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
