Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг — HITACHI CX550

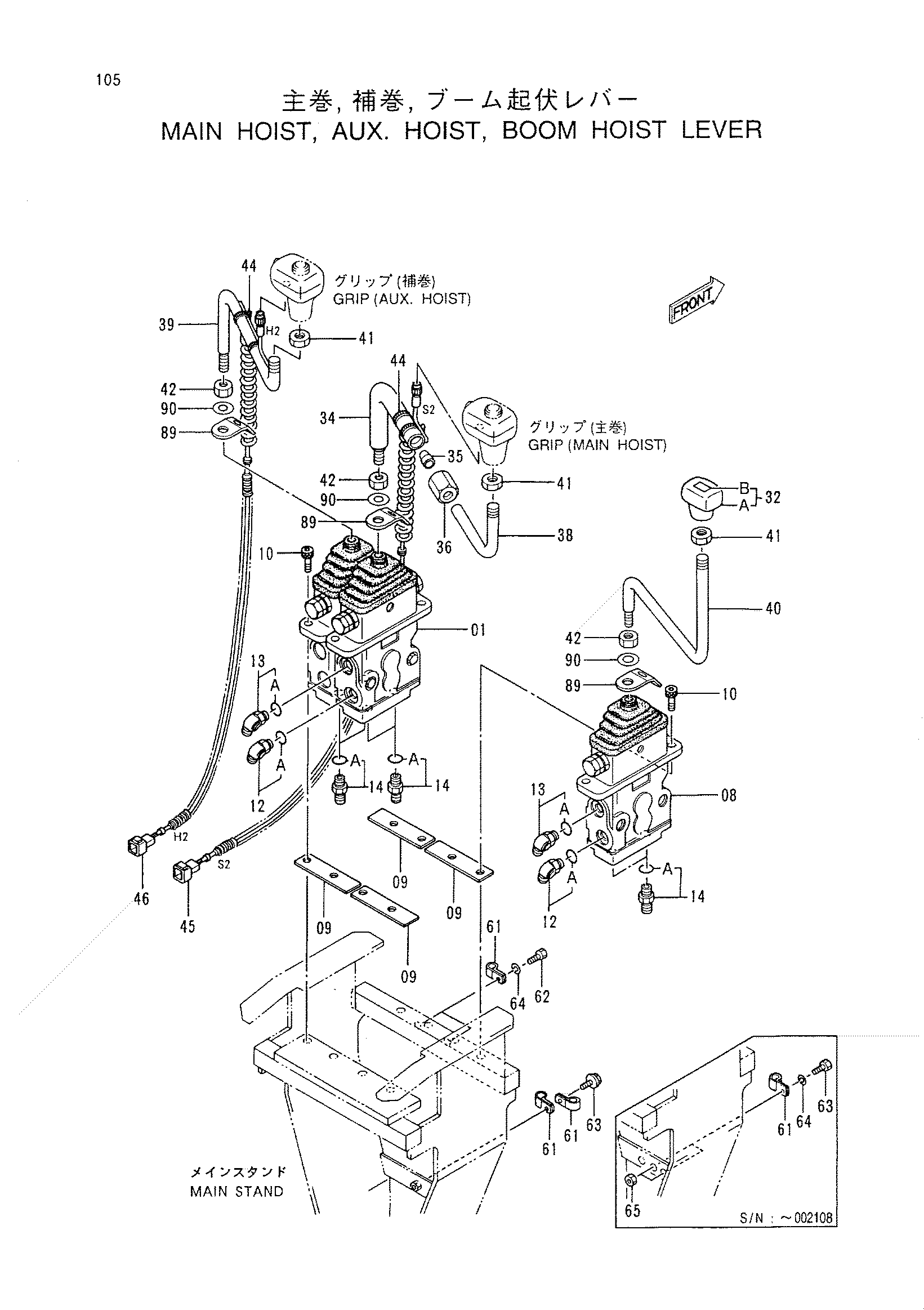

Заводская схема «Основной подъёмный механизм, дополнительный. подъёмный механизм, стрела подъёмный механизм рычаг» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4310203 замена: 4419318 | Пилотный клапан | 1 |
| 01 | 4419318 | Пилотный клапан | 1 |
| 08 | 4310204 | Пилотный клапан | 1 |
| 09 | 4310205 | Манжета | 4 |
| 10 | M341020 | Болт с внутренним шестигранником | 6 |
| 12 | 4322805 | Фильтр | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 6 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9742309 | Рукоятка BH | 1 |
| 32A | 3068261 | Рукоятка | 1 |
| 32B | 4331127 | Информационная табличка | 1 |
| 34 | 8061046 замена: 8076029 | Рычаг | 1 |
| 34 | 8076029 | Рычаг | 1 |
| 35 | 4341550 | Ограничитель | 1 |
| 36 | 4335359 | Замок | 1 |
| 38 | 3070771 | Рычаг | 1 |
| 39 | 3068305 замена: 3085714 | Рычаг | 1 |
| 39 | 3085714 | Рычаг | 1 |
| 40 | 3068306 замена: 3085699 | Рычаг | 1 |
| 40 | 3085699 | Рычаг | 1 |
| 41 | 4321193 | Гайка | 3 |
| 42 | J231212 | Гайка | 3 |
| 44 | 4044883 | Хомут | 4 |
| 45 | 8059195 | Жгут проводов | 1 |
| 45 | 8076042 | Жгут проводов | 1 |
| 46 | 8059196 | Жгут проводов | 1 |
| 46 | 8076043 | Жгут проводов | 1 |
| 61 | 4190261 | Зажим | 4 |
| 61 | 4192018 | Зажим | 4 |
| 62 | J901016 | Болт | 2 |
| 63 | J901020 | Болт | 2 |
| 63 | J021025 | Болт с шайбой | 1 |
| 64 | A590910 замена: A590910 | Пружинная шайба | 4 |
| 64 | A590910 | Пружинная шайба | 2 |
| 65 | J950010 | Гайка | 2 |
| 89 | 4411096 | Кронштейн | 3 |
| 90 | J250012 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
