Пилотный клапан — HITACHI CX550

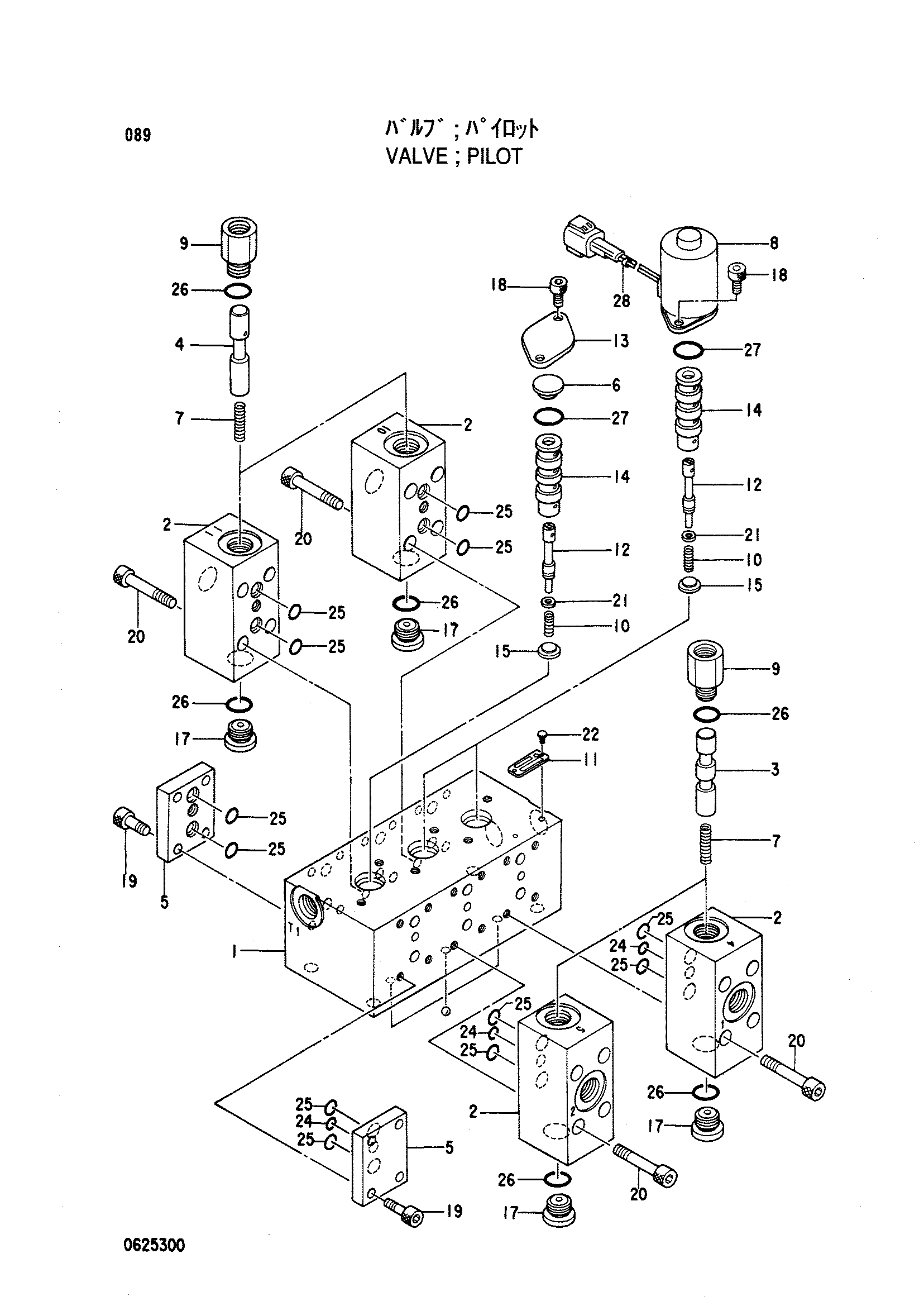

Заводская схема «Пилотный клапан» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4304672 | Пилотный клапан | 1 | |
| 1 | 0625301 | Корпус | 1 |
| 2 | 0625302 | Корпус | 4 |
| 3 | 0625303 | Золотник | 2 |
| 4 | 0625304 | Золотник | 2 |
| 5 | 0625305 | Пластина | 2 |
| 6 | 0625306 | Ограничитель | 1 |
| 7 | 0625307 | Пружина | 4 |
| 8 | 0624901 | Соленоид | 2 |
| 9 | 0625308 | Разъём | 4 |
| 10 | 0625203 | Пружина | 3 |
| 11 | 0420504 | Информационная табличка | 1 |
| 12 | 0625205 | Золотник | 3 |
| 13 | 0625309 | Пластина | 1 |
| 14 | 0625206 | Втулка | 3 |
| 15 | 0625207 | Ограничитель | 3 |
| 17 | 0309805 | Пробка | 4 |
| 18 | 0624906 | Болт с внутренним шестигранником | 6 |
| 19 | M340616 | Болт с внутренним шестигранником | 8 |
| 20 | 0342511 | Болт с внутренним шестигранником | 16 |
| 21 | A590104 | Шайба | 3 |
| 22 | 0208717 | Приводной винт | 2 |
| 23 | 0228705 | Стальной шарик | 3 |
| 24 | 4506407 | Уплотнительное кольцо | 3 |
| 25 | 4506320 | Уплотнительное кольцо | 12 |
| 26 | 4509180 | Уплотнительное кольцо | 8 |
| 27 | 0624908 | Уплотнительное кольцо | 3 |
| 28 | 0624909 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
