Насос трубопроводы (2) — HITACHI CX550

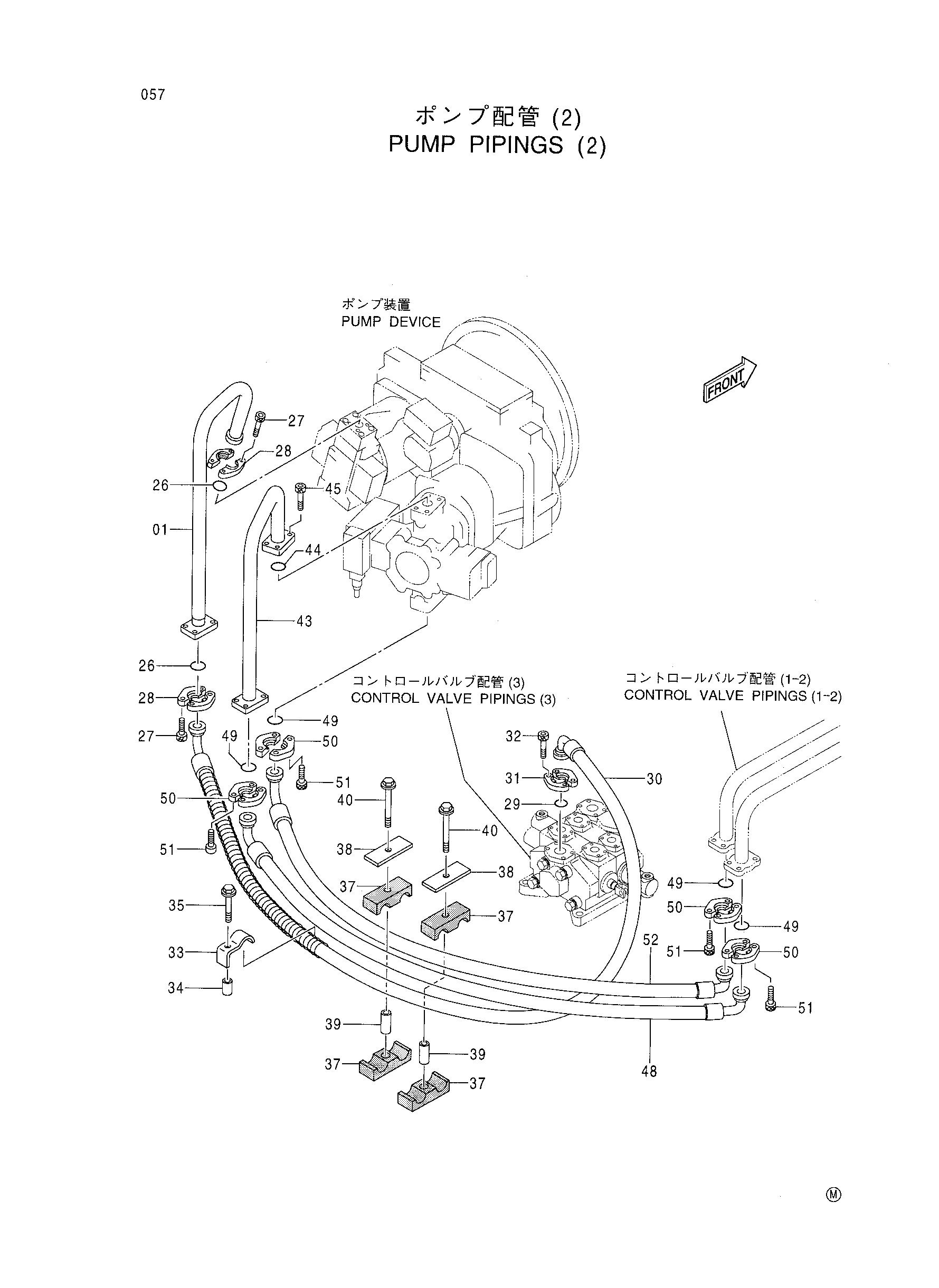

Заводская схема «Насос трубопроводы (2)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8061048 | Трубка | 1 |
| 26 | 966993 | Уплотнительное кольцо | 2 |
| 27 | M341030 | Болт с внутренним шестигранником | 8 |
| 28 | 962453 | Разъёмный фланец | 4 |
| 29 | 4508805 | Уплотнительное кольцо | 1 |
| 30 | 4359341 | Шланг | 1 |
| 31 | 4154614 | Разъёмный фланец | 2 |
| 32 | M341230 | Болт с внутренним шестигранником | 4 |
| 33 | 4053698 | Хомут трубки | 1 |
| 34 | 4318663 | Проставка | 1 |
| 35 | J011260 | Болт с шайбой | 1 |
| 37 | 4205615 | Хомут шланга | 4 |
| 38 | 4224002 | Пластина | 2 |
| 39 | 4205614 | Проставка | 2 |
| 40 | J011280 | Болт с шайбой | 2 |
| 43 | 8057012 | Трубка | 1 |
| 44 | A811035 | Уплотнительное кольцо | 1 |
| 45 | M341236 | Болт с внутренним шестигранником | 4 |
| 48 | 4357647 | Шланг | 1 |
| 49 | 966993 | Уплотнительное кольцо | 4 |
| 50 | 4085560 | Разъёмный фланец | 8 |
| 51 | M341240 | Болт с внутренним шестигранником | 16 |
| 52 | 4357648 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
