Барабан блокировка (стрела подъёмный механизм) — HITACHI CX550

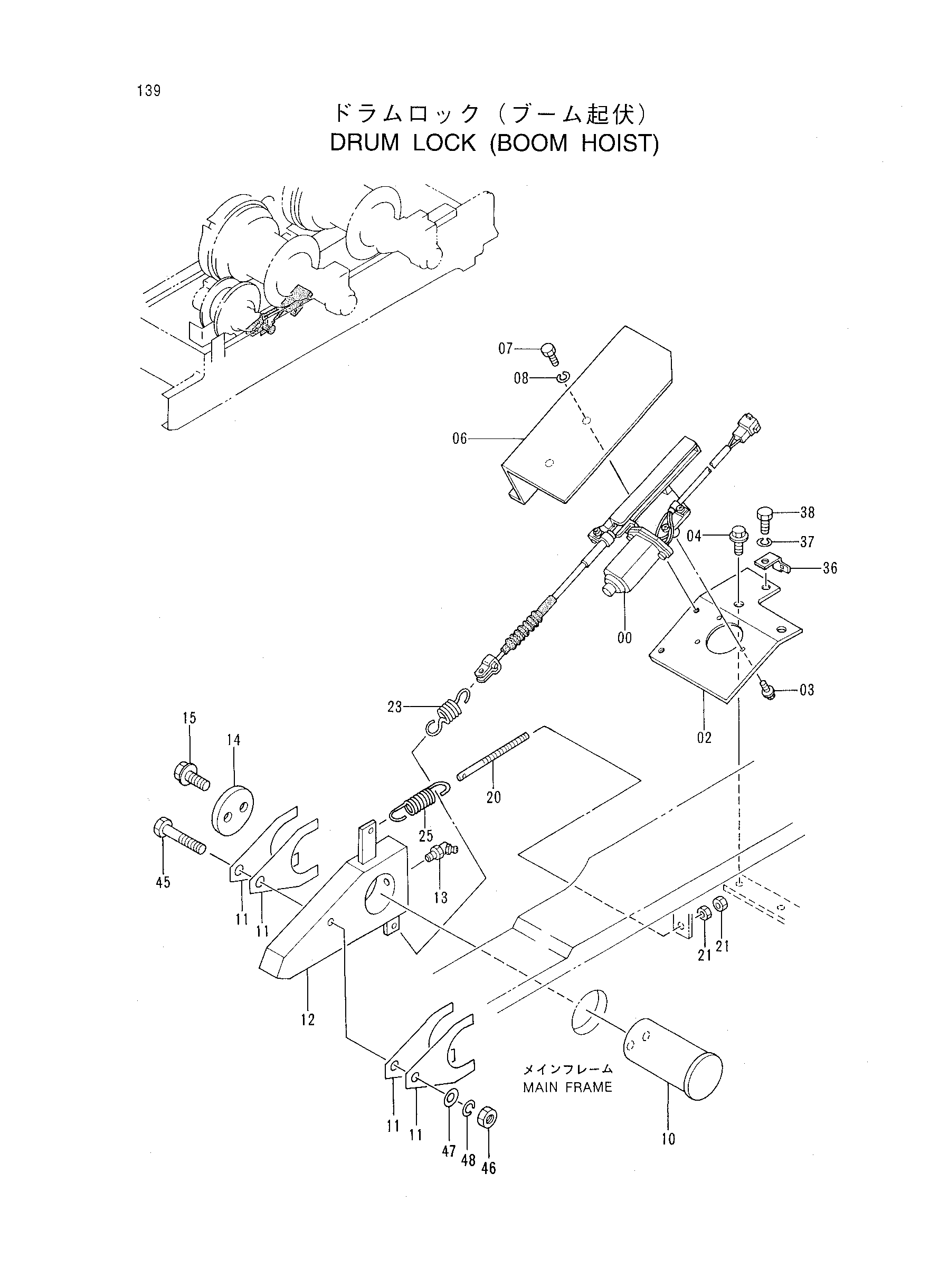

Заводская схема «Барабан блокировка (стрела подъёмный механизм)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 1 |
| 02 | 4319810 | Кронштейн | 1 |
| 03 | J010616 | Болт с шайбой | 3 |
| 04 | J011016 | Болт с шайбой | 2 |
| 06 | 3073034 | Крышка | 1 |
| 07 | J900812 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | 4353326 | Палец | 1 |
| 11 | 4317777 | Регулировочная шайба | 4 |
| 12 | 8063039 | Зуб | 1 |
| 13 | J75581 | Пресс-маслёнка | 1 |
| 14 | 4316493 | Фиксатор | 1 |
| 15 | J011230 | Болт с шайбой | 2 |
| 20 | 4142253 | Шток | 1 |
| 21 | M500807 | Гайка | 2 |
| 23 | 4354114 | Пружина | 1 |
| 25 | 4353594 | Пружина | 1 |
| 36 | 4257159 | Кронштейн | 1 |
| 37 | A590910 | Пружинная шайба | 1 |
| 38 | J901014 | Болт | 1 |
| 45 | J901060 | Болт | 1 |
| 46 | J950010 | Гайка | 1 |
| 47 | A590110 | Плоская шайба | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
