Крюк ограничитель подъёма предотвращение устройство (1) (кран, гусёк стрелы, аукс.джиб) — HITACHI CX550

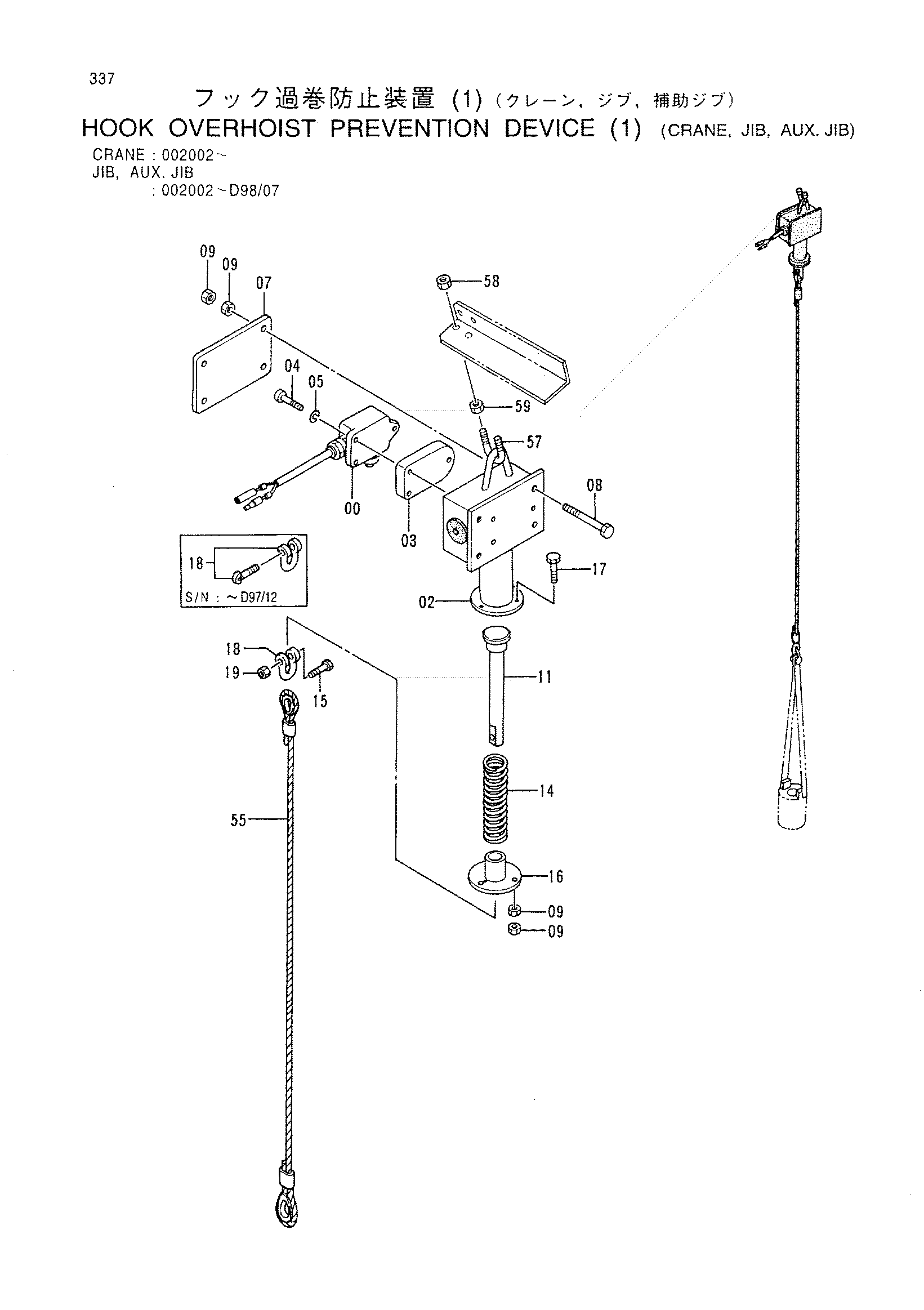

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (1) (кран, гусёк стрелы, аукс.джиб)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-1 | 9127945 замена: 9170951 | Выключатель в сборе | 1 |
| 00-1 | 9170951 | Выключатель в сборе | 1 |
| 00 | 4250376 | Выключатель концевой | 1 |
| 02 | 8059338 замена: 8072520 | Короб | 1 |
| 02 | 8059338 замена: 9750389 | Короб | 1 |
| 02 | 8072520 | Короб | 1 |
| 03 | 4205194 | Пластина | 1 |
| 04 | M430640 | Винт | 3 |
| 05 | A590906 | Пружинная шайба | 3 |
| 07 | 4336527 | Крышка | 1 |
| 08 | J900890 | Болт | 4 |
| 09 | M500807 | Гайка | 14 |
| 11 | 4323210 | Ответная планка | 1 |
| 14 | 4240874 | Пружина | 1 |
| 15 | J901045 | Болт | 1 |
| 16 | 9741447 замена: 8072520 | Крышка | 1 |
| 16 | 9741447 замена: 9750389 | Крышка | 1 |
| 16 | 9750389 | Крышка | 1 |
| 17 | J900830 | Болт | 3 |
| 18 | 4048478 | Серьга | 1 |
| 19 | M660010 | U-образная гайка | 1 |
| 55 | 9743245 | Канат подвесной | 1 |
| 57 | 4157548 | U-образный болт | 1 |
| 58 | M660010 | U-образная гайка | 2 |
| 59 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
