Верхний стрела (1) — HITACHI CX550

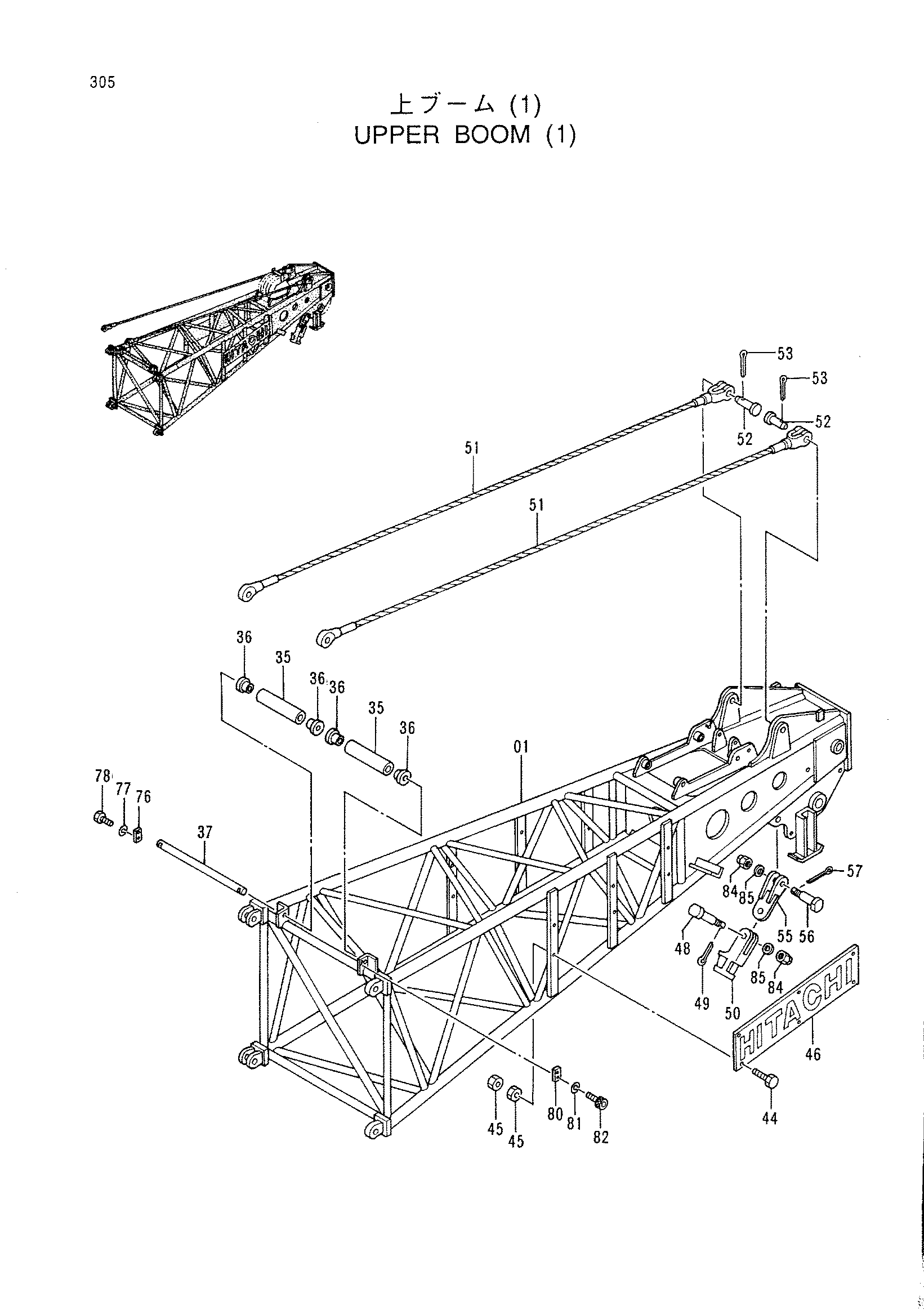

Заводская схема «Верхний стрела (1)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004647 замена: 5005681 | Стрела верхний | 1 |
| 01 | 5005681 | Стрела верхний | 1 |
| 35 | 4142689 | Ролик | 2 |
| 36 | 4142688 | Втулка | 4 |
| 37 | 4287460 | Мост | 1 |
| 44 | J901030 | Болт | 12 |
| 45 | J950010 | Гайка | 24 |
| 46 | 4343269 | Информационная табличка | 2 |
| 48 | 4360239 | Палец | 1 |
| 49 | A766063 | Шплинт | 1 |
| 50 | 3070315 | Разъём канат | 1 |
| 51 | 8045376 | Канат подвесной | 2 |
| 52 | 431756 | Палец | 2 |
| 53 | A761080 | Шплинт | 2 |
| 55 | 8061240 | Тяга | 1 |
| 56 | 4360239 | Палец | 1 |
| 57 | A766063 | Шплинт | 1 |
| 80 | 4287461 | Стопорная пластина | 2 |
| 81 | A590912 | Пружинная шайба | 4 |
| 82 | M341220 | Болт с внутренним шестигранником | 4 |
| 84 | 4137247 | Корончатая гайка | 2 |
| 85 | 4114408 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
