Облицовка (4) — HITACHI CX550

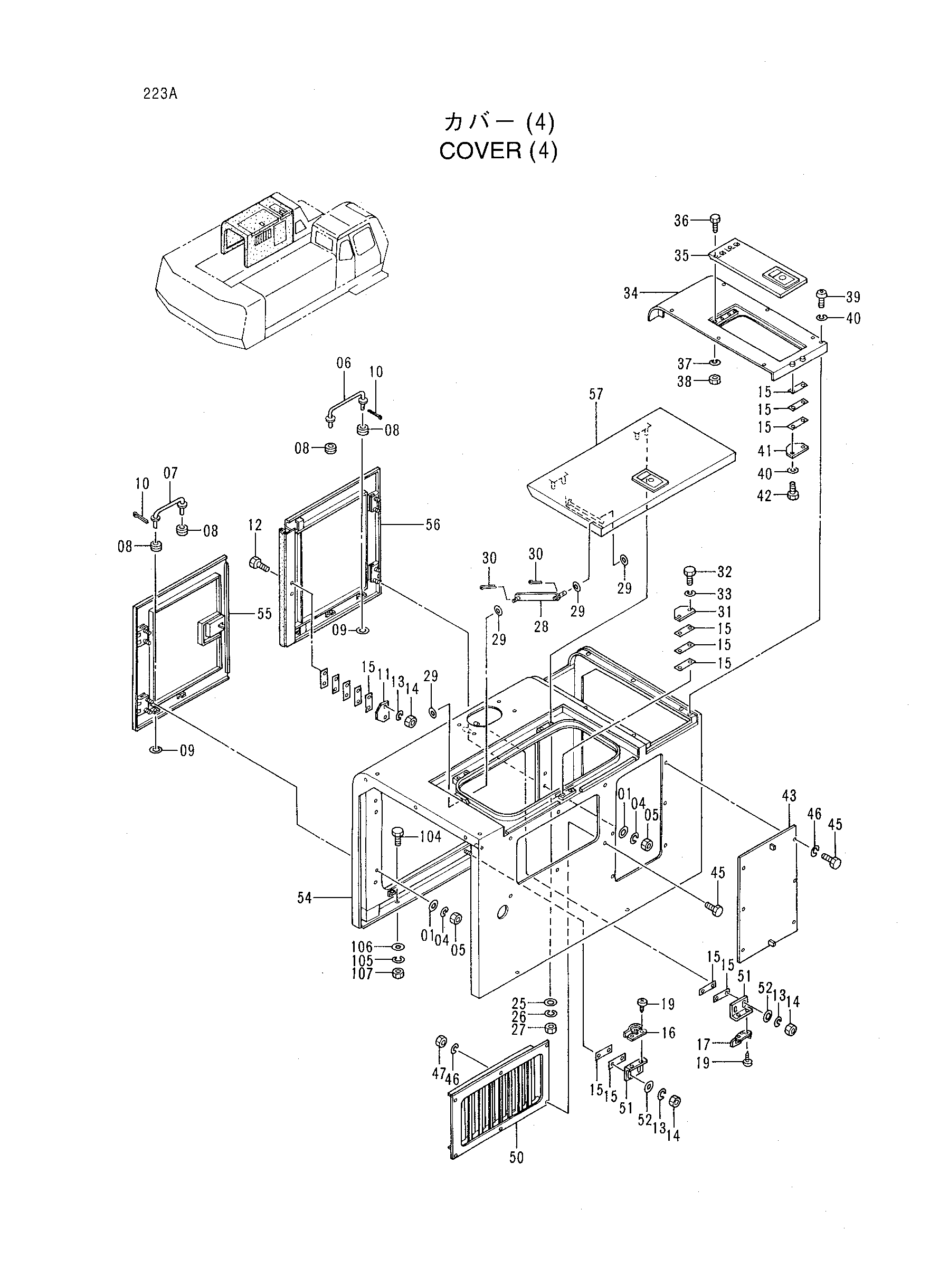

Заводская схема «Облицовка (4)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590110 | Плоская шайба | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | J950010 | Гайка | 8 |
| 06 | 9742293 | Стойка | 1 |
| 07 | 9742292 | Стойка | 1 |
| 08 | 4330808 | Резиновая втулка | 4 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | A762013 | Шплинт | 2 |
| 11 | 4330979 | Замок | 1 |
| 12 | J901028 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | J950010 | Гайка | 6 |
| 15 | 4330984 | Регулировочная шайба 1.0 | 15 |
| 16 | 4330986 | Защёлка | 1 |
| 17 | 4330987 | Защёлка | 1 |
| 19 | M470410 | Винт | 4 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | J950010 | Гайка | 4 |
| 28 | 9742291 | Стойка | 1 |
| 29 | A590112 | Плоская шайба | 4 |
| 30 | A762018 | Шплинт | 2 |
| 31 | 4330980 | Замок | 1 |
| 32 | J901016 | Болт | 2 |
| 33 | A590910 | Пружинная шайба | 2 |
| 34 | 7028226 | Рооф | 1 |
| 35 | 8058771 | Рооф | 1 |
| 36 | J900630 | Болт | 4 |
| 37 | A590906 | Пружинная шайба | 4 |
| 38 | M500605 | Гайка | 4 |
| 39 | 4330985 | Болт | 9 |
| 40 | A590910 | Пружинная шайба | 11 |
| 41 | 4330981 | Замок | 1 |
| 42 | J901025 | Болт | 2 |
| 43 | 9742294 | Крышка | 1 |
| 45 | J901020 | Болт | 12 |
| 46 | A590910 | Пружинная шайба | 12 |
| 47 | J950010 | Гайка | 6 |
| 50 | 7028495 | Лоувер | 1 |
| 51 | 4341027 | Кронштейн | 2 |
| 52 | J217083 | Шайба | 4 |
| 54 | 5004486 | Крышка | 1 |
| 55 | 7029522 | Дверь | 1 |
| 56 | 7029523 | Дверь | 1 |
| 57 | 7029527 | Рооф | 1 |
| 104 | J901228 | Болт | 4 |
| 105 | A590912 | Пружинная шайба | 4 |
| 106 | A590112 | Плоская шайба | 4 |
| 107 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
