Башенный (верхний) — HITACHI CX550

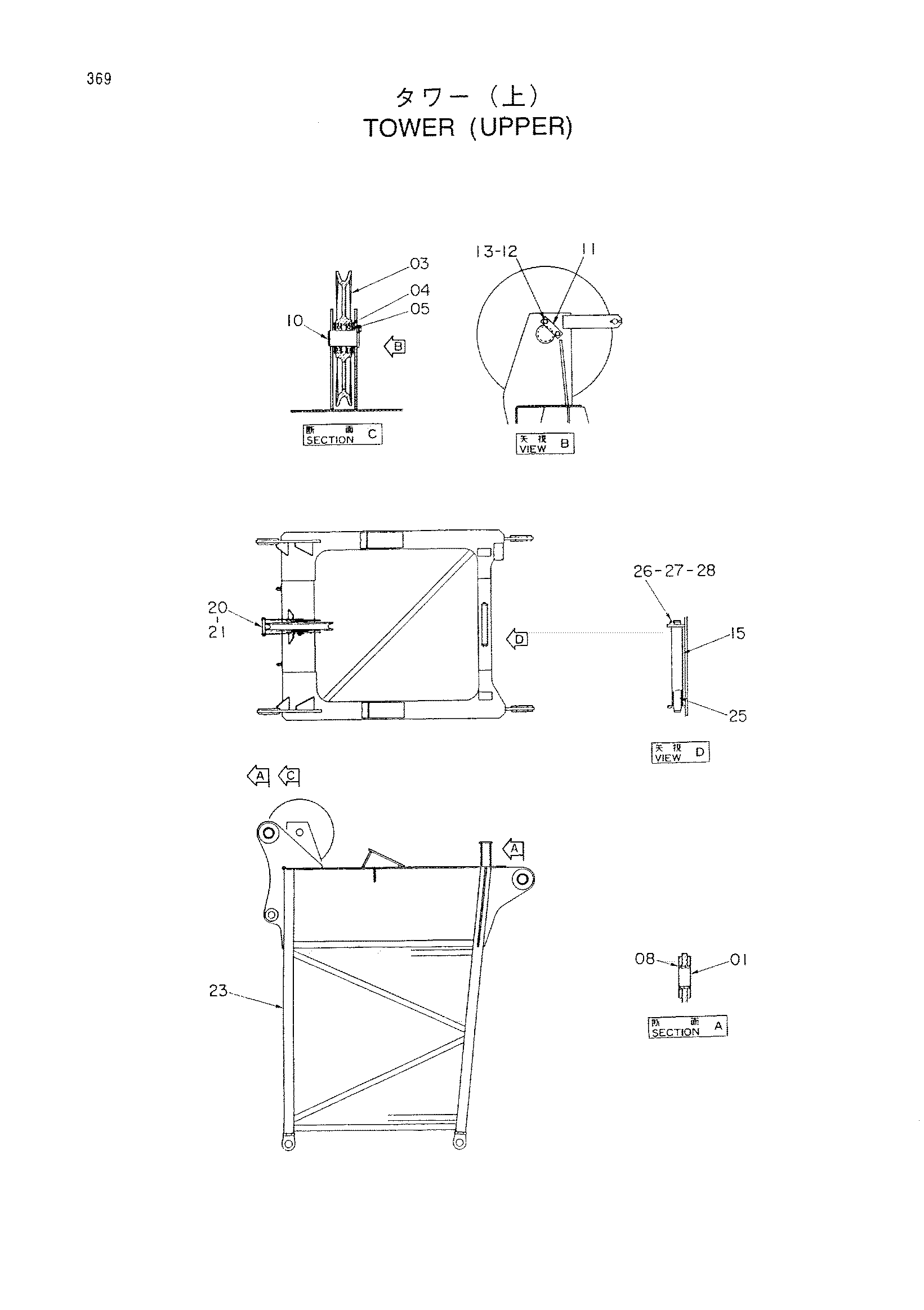

Заводская схема «Башенный (верхний)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9131071 | Башенный верхний в сборе | 1 | |
| 01 | 4163335 | Бусинг | 4 |
| 03 | 3020684 | Канатный блок | 1 |
| 04 | 4014636 | Шариковый подшипник | 2 |
| 05 | 4015297 | Проставка | 2 |
| 08 | M450408 | Установочный винт | 8 |
| 10 | 4334468 | Палец | 1 |
| 11 | X4246 | Стопорная пластина | 1 |
| 12 | J901222 | Болт | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 15 | 4163482 | Проставка | 1 |
| 20 | 4338414 | Палец | 1 |
| 21 | A765040 | Шплинт | 2 |
| 23 | 5004132 | Башенный верхний | 1 |
| 25 | 4334774 | Палец | 1 |
| 26 | X280071 | Стопорная пластина | 1 |
| 27 | J900814 | Болт | 2 |
| 28 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
