Поворот сигнализация устройство — HITACHI CX550

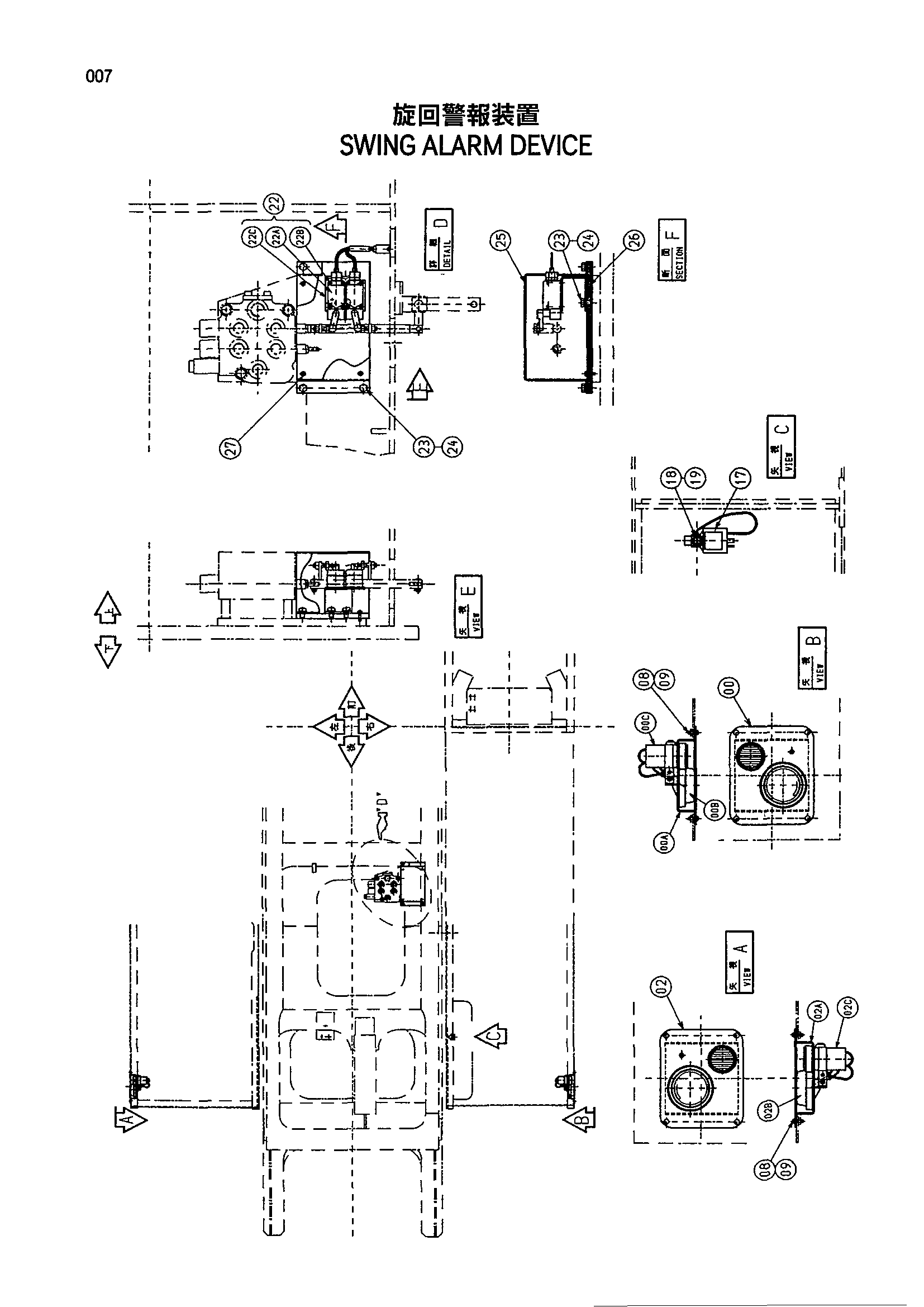

Заводская схема «Поворот сигнализация устройство» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030713 | Фонарь боковой в сборе | 1 |
| 00A | 8063975 | Панель R | 1 |
| 00B | 4123644 | Фонарь | 1 |
| 00C | 4020830 | Зуммер | 1 |
| 02 | 7030714 | Фонарь боковой в сборе | 1 |
| 02A | 8063976 | Панель L | 1 |
| 02B | 4123645 | Фонарь | 1 |
| 02C | 4020830 | Зуммер | 1 |
| 08 | 4327727 | Болт | 8 |
| 09 | A590906 | Пружинная шайба | 8 |
| 11 | 3078575 | Жгут проводов | 1 |
| 12 | 3078572 | Проводка | 1 |
| 15 | 4382080 | Разъём | 1 |
| 17 | 4175981 | Фласхер | 1 |
| 18 | M430610 | Винт | 1 |
| 19 | A590906 | Пружинная шайба | 1 |
| 22 | 9148961 | Блок управление | 1 |
| 22A | 4365355 | Выключатель концевой | 2 |
| 22B | 8064403 | Кронштейн | 1 |
| 22C | J450435 | Винт с шайбой | 8 |
| 23 | J901016 | Болт | 5 |
| 24 | A590910 | Пружинная шайба | 5 |
| 25 | 3074298 | Крышка | 1 |
| 26 | 4360077 | Седло винта | 1 |
| 27 | J010620 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
