Платформа (кабина) — HITACHI CX550

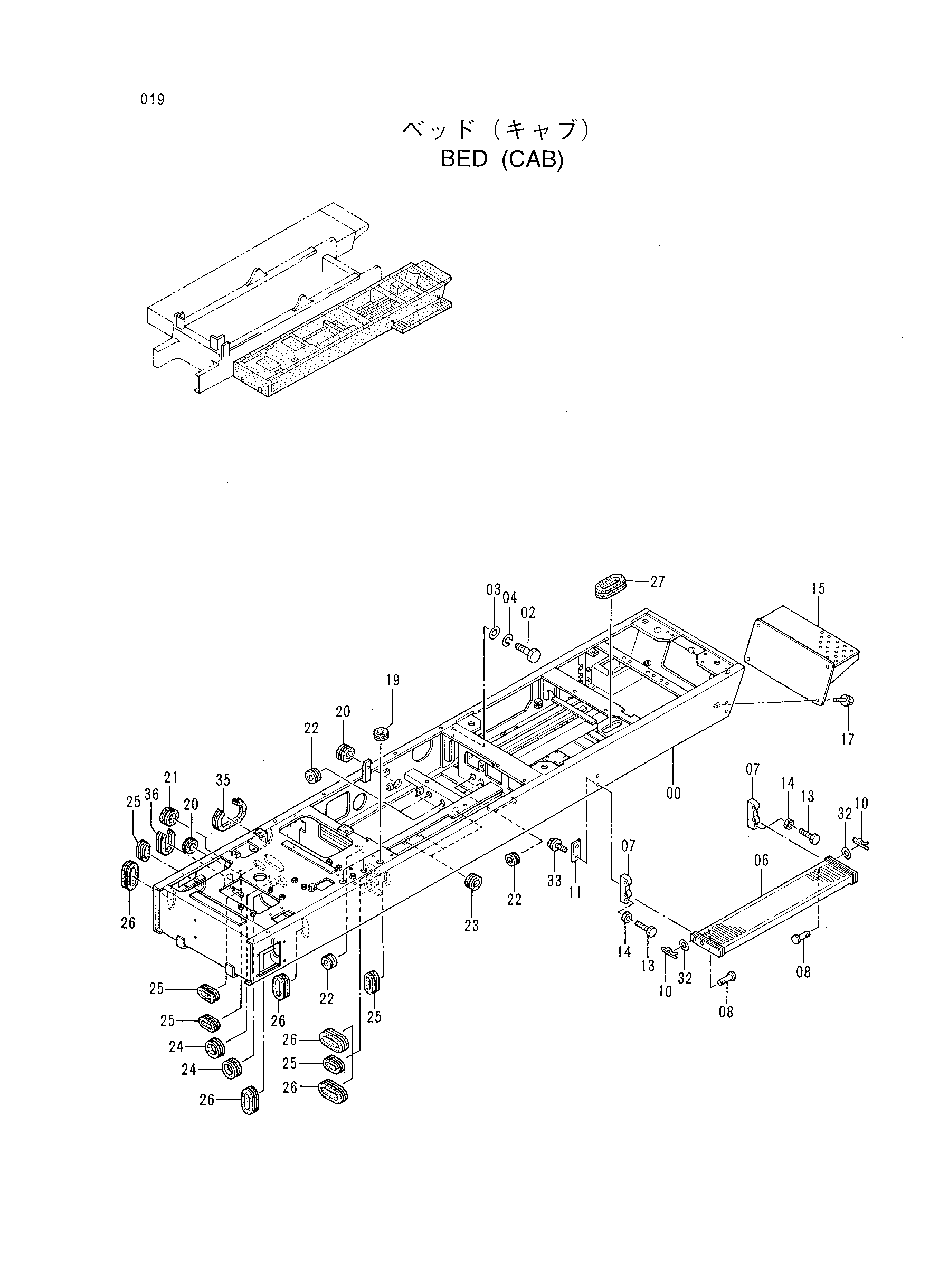

Заводская схема «Платформа (кабина)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004291 | Платформа кабина | 1 |
| 02 | J901645 | Болт | 12 |
| 03 | A590116 | Плоская шайба | 12 |
| 04 | A590916 | Пружинная шайба | 12 |
| 06 | 8060091 | Ступень | 1 |
| 07 | 3070254 | Кронштейн | 2 |
| 08 | 4338267 | Палец | 2 |
| 10 | 4022700 | Стопорный палец | 2 |
| 11 | 4340080 | Пластина | 2 |
| 13 | J901240 | Болт | 2 |
| 14 | J950012 | Гайка | 2 |
| 15 | 7029488 | Ступень | 1 |
| 17 | J011025 | Болт с шайбой | 5 |
| 19 | 4184582 | Резиновая втулка | 3 |
| 20 | 4207839 | Резиновая втулка | 2 |
| 21 | 4087462 | Резиновая втулка | 1 |
| 22 | 4203587 | Резиновая втулка | 7 |
| 23 | 4209294 | Резиновая втулка | 3 |
| 24 | 4211191 | Резиновая втулка | 2 |
| 25 | 4209956 | Резиновая втулка | 5 |
| 26 | 4213560 | Резиновая втулка | 5 |
| 27 | 4270921 | Резиновая втулка | 1 |
| 32 | A590116 | Плоская шайба | 2 |
| 33 | J011225 | Болт с шайбой | 4 |
| 35 | 4345078 | Резиновая прокладка | 1 |
| 36 | 4345079 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
