Гидроцилиндр. масляный — HITACHI CX550

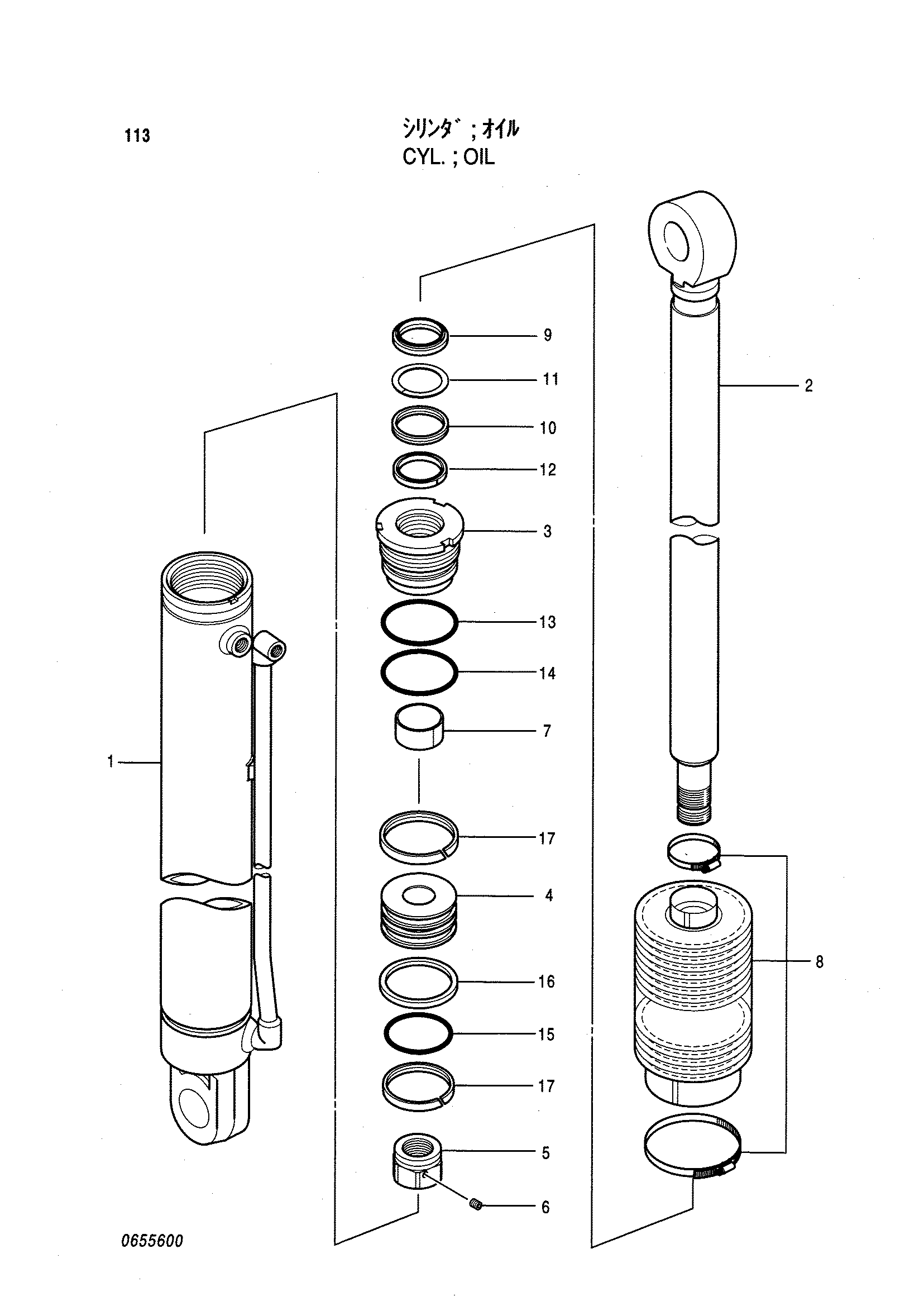

Заводская схема «Гидроцилиндр. масляный» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4356450 | Гидроцилиндр. масляный | 1 | |
| 1 | 4360176 | Труба гидроцилиндра | 1 |
| 2 | 4360177 | Шток поршня | 1 |
| 3 | 4360178 | Головка гидроцилиндра | 1 |
| 4 | 4360179 | Поршень | 1 |
| 5 | 4360180 | Гайка | 1 |
| 6 | 4360181 | Установочный винт | 1 |
| 7 | 4360182 | Втулка | 1 |
| 8 | 4360183 | Боот в сборе | 1 |
| 9 | 4360184 | Грязесъёмное кольцо | 1 |
| 10 | 4357009 | U-образная манжета | 1 |
| 11 | 4357507 | Опорное кольцо | 1 |
| 12 | 4360185 | Уплотнительное кольцо | 1 |
| 13 | 4360186 | Уплотнительное кольцо | 1 |
| 14 | 4360187 | Уплотнительное кольцо | 1 |
| 15 | 4360188 | Уплотнительное кольцо | 1 |
| 16 | 4360189 | Уплотнительное кольцо | 1 |
| 17 | 4360190 | Кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
