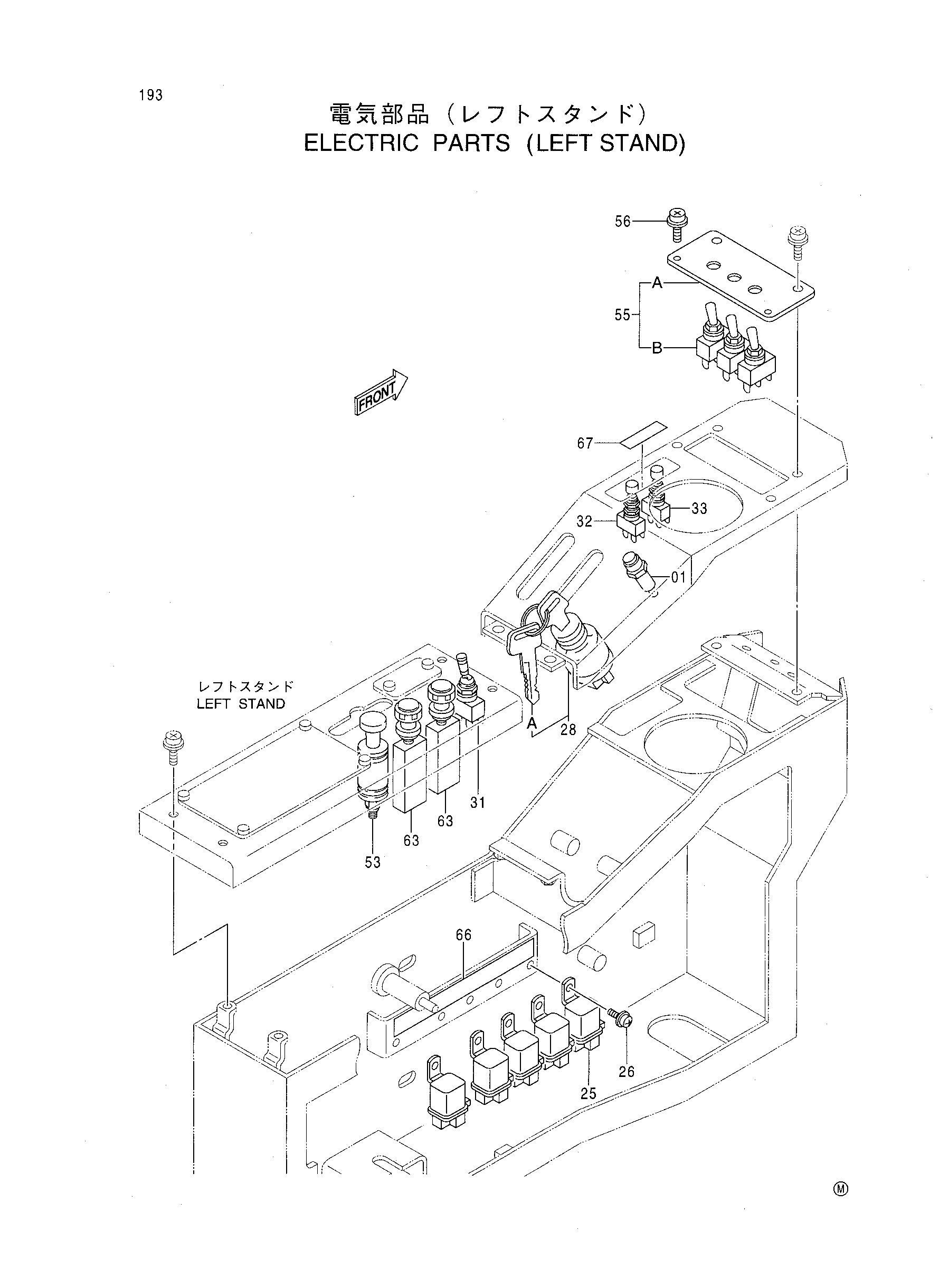

Электрооборудование (левый стойка) — HITACHI CX550
Заводская схема «Электрооборудование (левый стойка)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4360757 | Фонарь пилотный | 1 |
| 25 | 4251588 | Реле | 5 |
| 26 | J460616 | Винт с шайбой | 5 |
| 28 | 4250350 | Замок зажигания | 1 |
| 28A | 4286465 | Шпонка(1=2 детали) | 1 |
| 31 | 4339783 | Выключатель | 1 |
| 32 | 4322334 | Выключатель | 1 |
| 33 | 4322325 | Выключатель | 1 |
| 53 | 4184395 | Лигхтер | 1 |
| 55 | 8063972 | Панель управление | 1 |
| 55A | 3073857 | Панель SW | 1 |
| 55B | 4357842 | Выключатель | 3 |
| 56 | J680412 | Винт с шайбой | 2 |
| 63 | 4239945 | Выключатель | 2 |
| 66 | 3074105 | Информационная табличка | 1 |
| 67 | 4357627 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
