Гусёк стрелы вставка 3M — HITACHI CX550

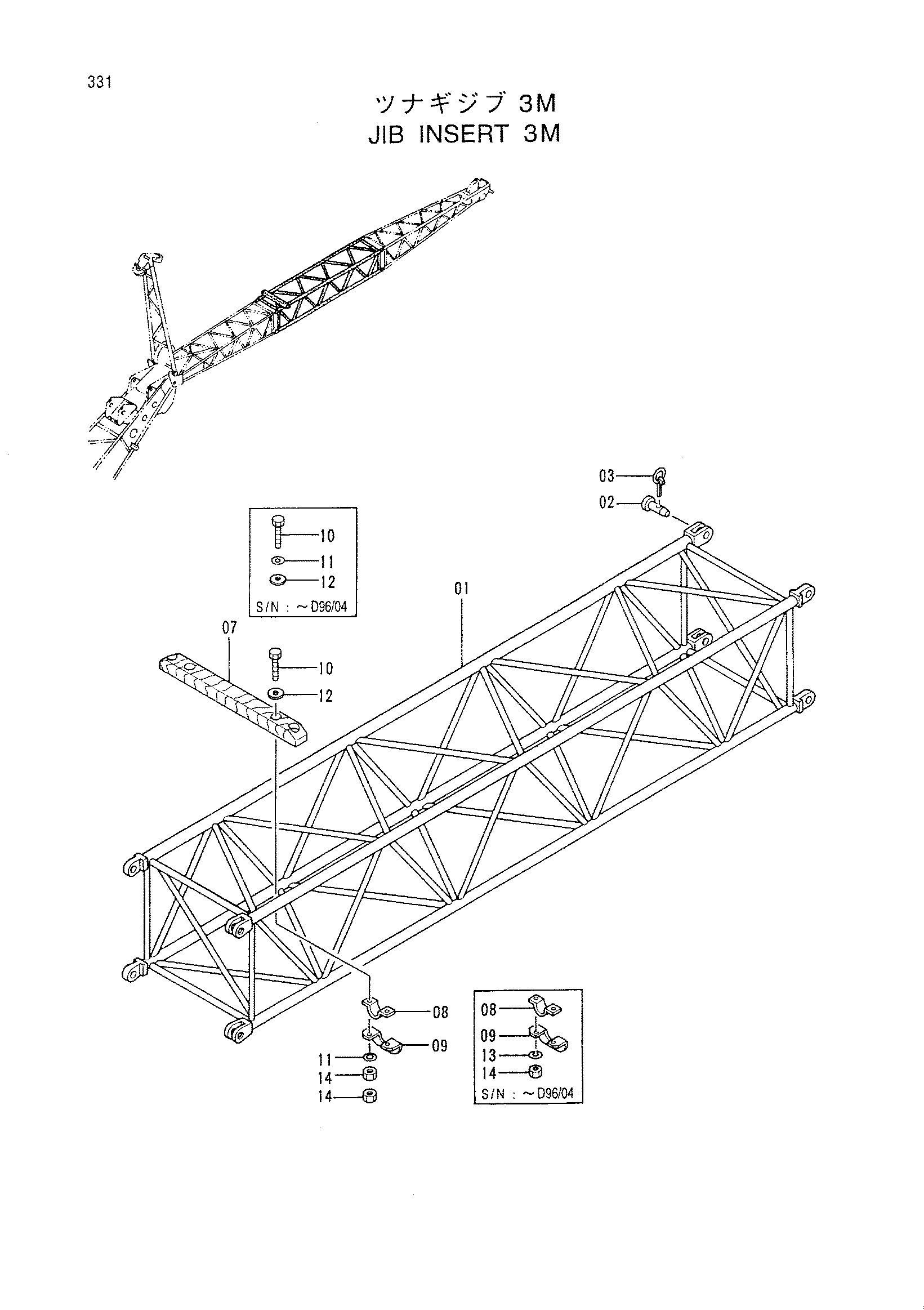

Заводская схема «Гусёк стрелы вставка 3M» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9126883 | Гусёк стрелы вставка в сборе | 1 | |
| 01 | 7028547 | Гусёк стрелы вставка | 1 |
| 02 | 489144 | Палец | 4 |
| 03 | 4001834 | Палец кольцо | 4 |
| 07 | 4215925 | Буффер | 1 |
| 08 | 4096719 | Хомут трубки | 2 |
| 09 | 4215924 | Защитный кожух | 2 |
| 10 | J901275 | Болт | 4 |
| 10 | J901280 | Болт | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 12 | 449490 | Шайба | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | J950012 замена: J950012 | Гайка | 4 |
| 14 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
