Портал (1) — HITACHI CX550

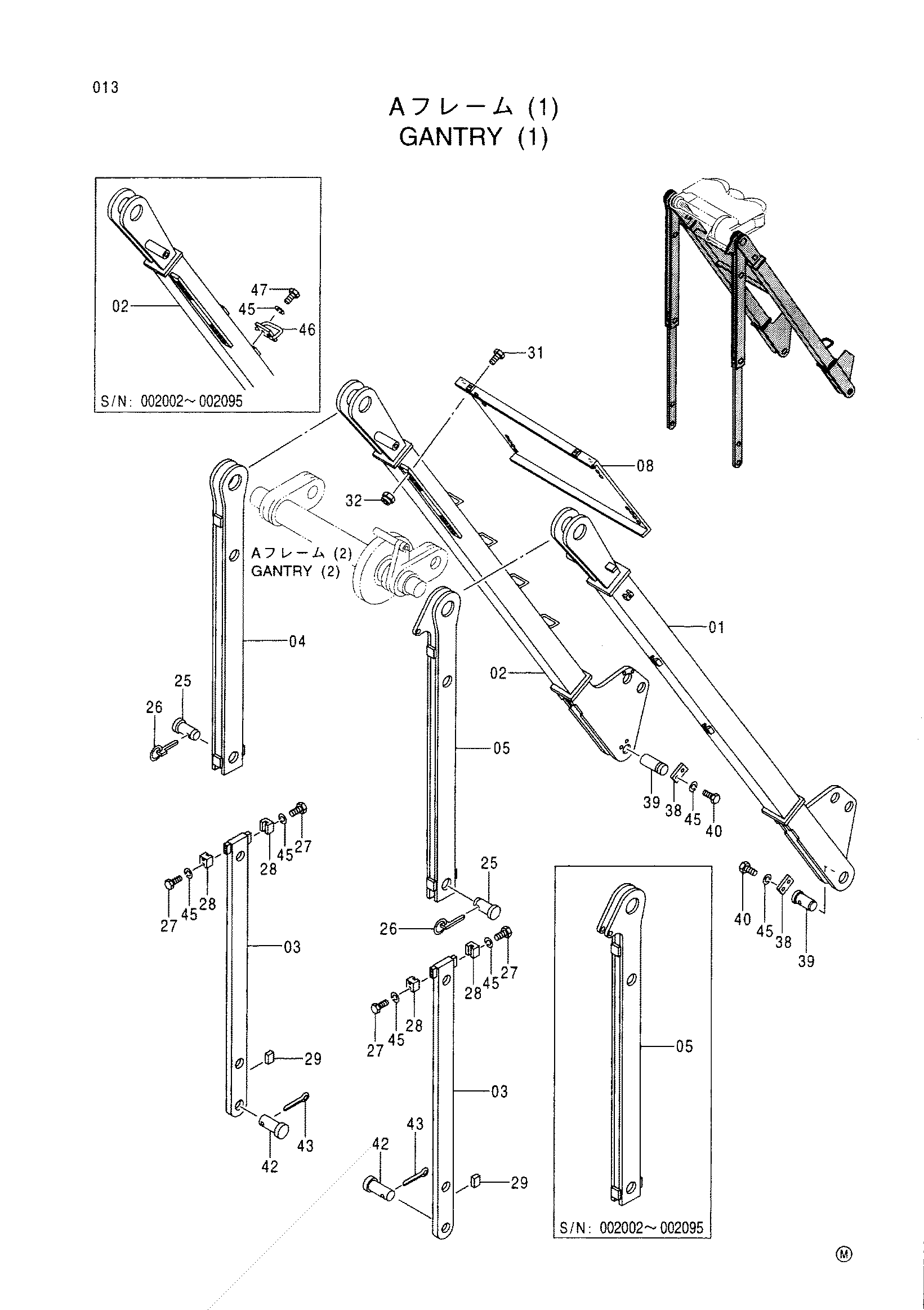

Заводская схема «Портал (1)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7028875 | LEG передний | 1 |
| 02 | 7028874 замена: 7033944 | LEG передний | 1 |
| 02 | 7033944 | LEG передний | 1 |
| 03 | 8056286 замена: 8065299 | LEG задний | 2 |
| 03 | 8065299 | LEG задний | 2 |
| 04 | 8059968 | LEG задний | 1 |
| 05 | 8059969 замена: 8070595 | LEG задний | 1 |
| 05 | 8070595 | LEG задний | 1 |
| 08 | 9741001 | Опора | 1 |
| 25 | 4313304 | Палец | 2 |
| 26 | 9701925 | Палец кольцо | 2 |
| 27 | J901225 | Болт | 8 |
| 28 | 4020158 | Направляющая | 4 |
| 29 | 4141197 | Блок | 2 |
| 31 | J901640 | Болт | 16 |
| 32 | M660016 | U-образная гайка | 16 |
| 38 | X4246 | Стопорная пластина | 2 |
| 39 | 4317153 | Палец | 2 |
| 40 | J901220 | Болт | 4 |
| 42 | 4313305 | Палец | 2 |
| 43 | A761000 | Шплинт | 2 |
| 45 | A590912 | Пружинная шайба | 26 |
| 45 | A590912 | Пружинная шайба | 18 |
| 46 | 8061025 | Ступень | 4 |
| 47 | J901230 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
