Поворот рычаг (2) — HITACHI CX550

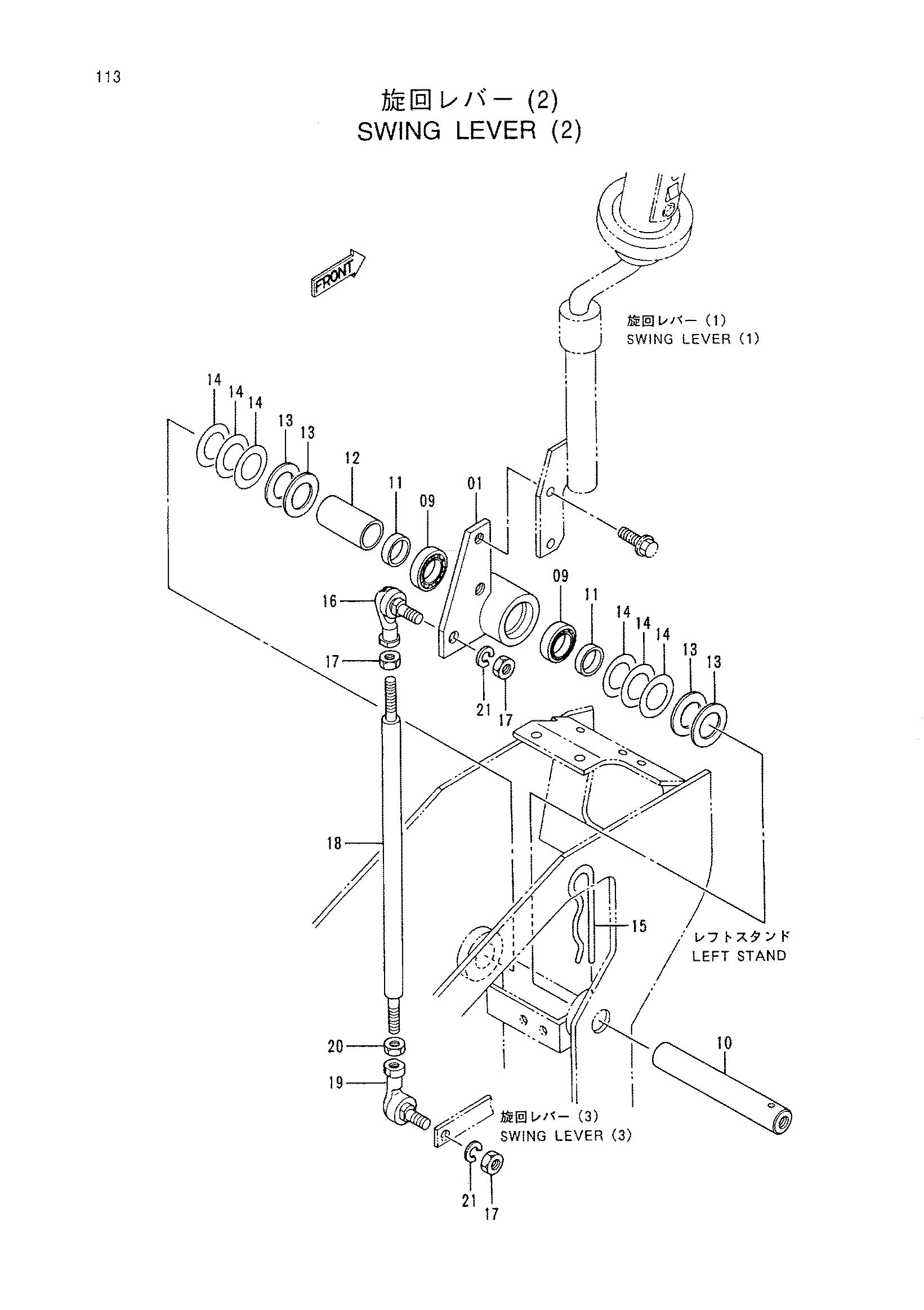

Заводская схема «Поворот рычаг (2)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9742361 | Рычаг | 1 |
| 09 | 4330806 | Шариковый подшипник | 2 |
| 10 | 4331686 | Палец | 1 |
| 11 | 4331687 | Проставка | 2 |
| 12 | 4331688 | Проставка | 1 |
| 13 | 4019016 | Регулировочная шайба | 4 |
| 14 | 4019017 | Регулировочная шайба | 6 |
| 15 | 4106660 | Стопорный палец | 1 |
| 16 | 4056018 | Шарнир | 1 |
| 17 | M500807 | Гайка | 3 |
| 18 | 9740799 | Шток | 1 |
| 19 | 4140064 | Шарнир | 1 |
| 20 | M580008 | Гайка (левый) | 1 |
| 21 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
