Портал (2) — HITACHI CX550

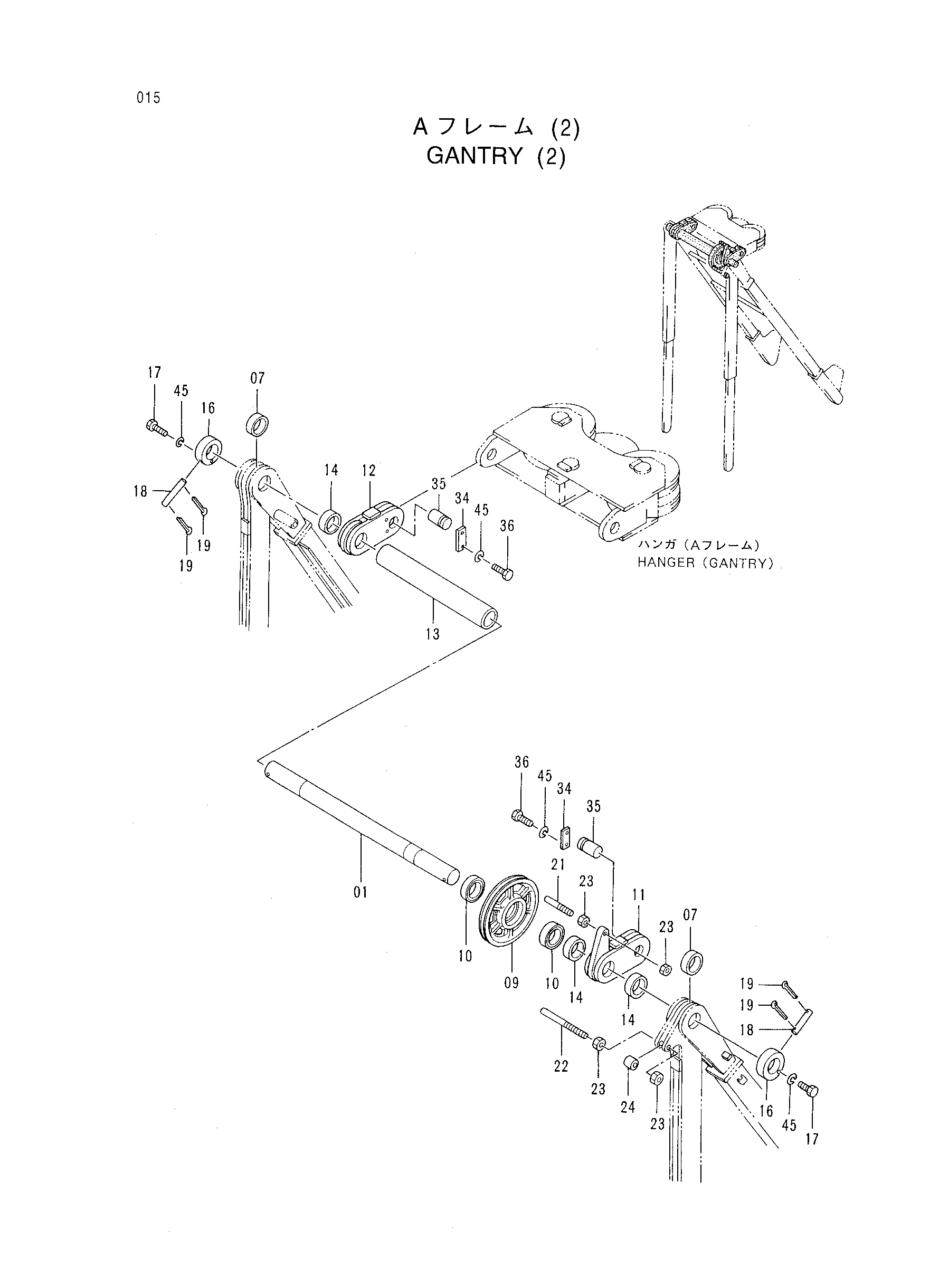

Заводская схема «Портал (2)» для HITACHI CX550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3064469 | Мост | 1 |
| 07 | 4339198 | Проставка | 2 |
| 09 | 3028457 | Канатный блок | 1 |
| 10 | 969282 | Шариковый подшипник | 2 |
| 11 | 8059387 | Тяга | 1 |
| 12 | 8059385 | Тяга | 1 |
| 13 | 4313295 | Проставка | 1 |
| 14 | 4313297 | Проставка | 3 |
| 16 | 499801 | Втулка | 2 |
| 17 | J901245 | Болт | 2 |
| 18 | 499802 | Палец | 2 |
| 19 | A762020 | Шплинт | 4 |
| 21 | 4313313 | Палец | 1 |
| 22 | 4339260 | Палец | 1 |
| 23 | J951024 | Гайка | 4 |
| 24 | 4339209 | Проставка | 1 |
| 34 | X4246 | Стопорная пластина | 2 |
| 35 | 4313326 | Палец | 2 |
| 36 | J901220 | Болт | 4 |
| 45 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
