Водило трубопроводы — HITACHI CX500W-C

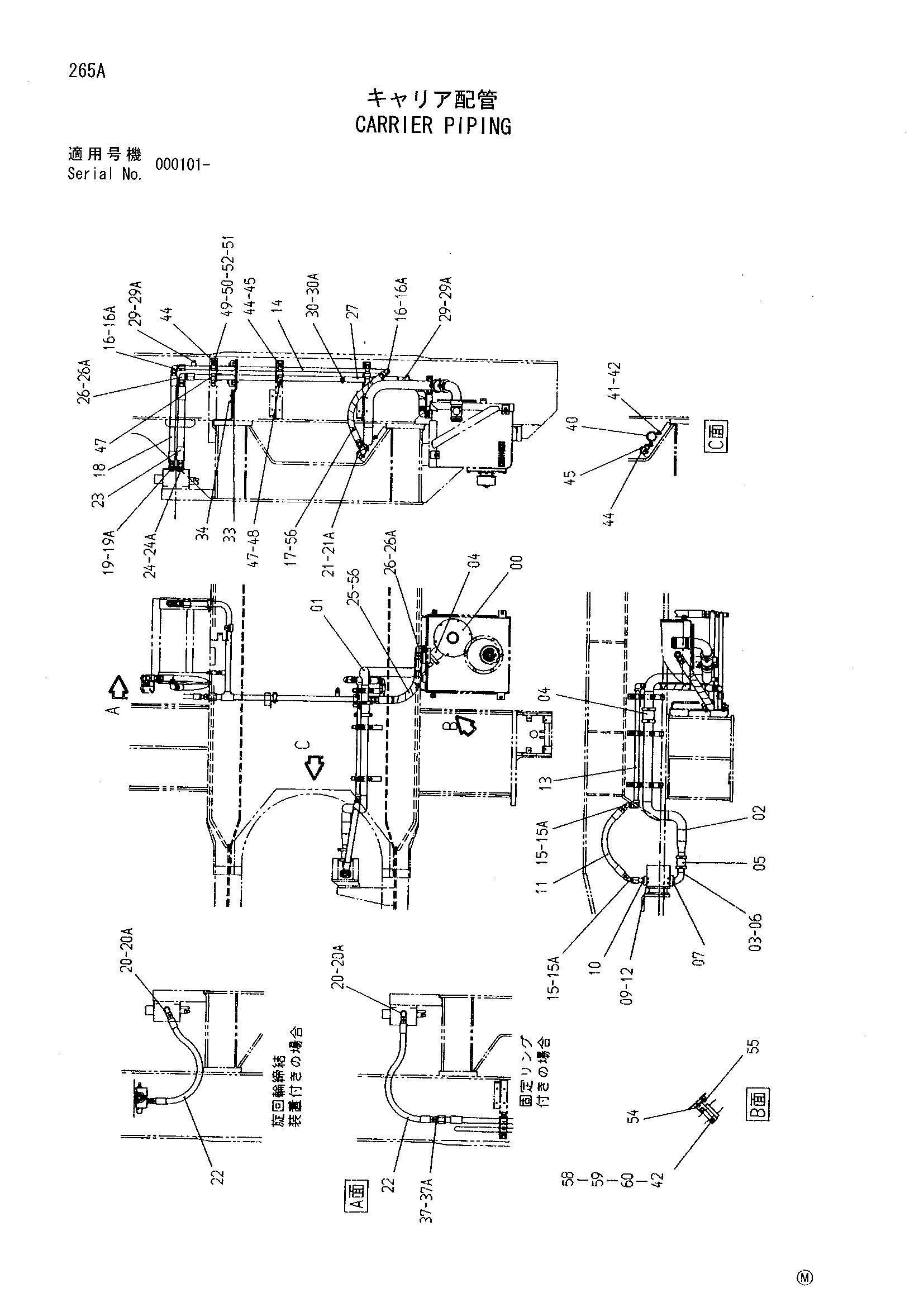

Заводская схема «Водило трубопроводы» для HITACHI CX500W-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9711775 | Трубка | 1 |
| 01 | 8076322 | Трубка | 1 |
| 02 | 8076320 | Трубка | 1 |
| 03 | 9711777 | Трубка | 1 |
| 04 | 4067833 | Муфта | 2 |
| 05 | 4069801 | Муфта | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 07 | 445339 | Болт | 4 |
| 09 | A811035 | Уплотнительное кольцо | 1 |
| 10 | 498520 | Болт с внутренним шестигранником | 4 |
| 11 | 4158156 | Шланг | 1 |
| 12 | 9752714 | Трубка | 1 |
| 13 | 9752715 | Трубка | 1 |
| 14 | 8076321 | Трубка | 1 |
| 15 | 4102237 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4065118 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4059824 | Шланг | 1 |
| 18 | 4158157 | Шланг | 1 |
| 19 | 4042048 | Адаптер | 1 |
| 19A | 4510187 | Уплотнительное кольцо | 1 |
| 20 | 4098914 | Угловой штуцер | 1 |
| 20A | 4044013 | Уплотнительное кольцо | 1 |
| 21 | 4042033 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4055209 | Шланг | 1 |
| 23 | 4158029 | Шланг | 1 |
| 24 | 4042041 | Адаптер | 1 |
| 24A | 4510188 | Уплотнительное кольцо | 1 |
| 25 | 4075520 | Шланг | 1 |
| 26 | 4102104 | Угловой штуцер | 2 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 8076324 | Трубка | 1 |
| 29 | 4092534 | Пробка | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4154671 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4424971 | Кронштейн | 1 |
| 34 | J021030 | Болт с шайбой | 2 |
| 37 | 4042033 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4053865 | Хомут трубки | 4 |
| 41 | J901020 | Болт | 6 |
| 42 | A590910 | Пружинная шайба | 8 |
| 44 | 4053595 | Хомут трубки | 7 |
| 45 | J011250 | Болт с шайбой | 6 |
| 47 | 4053598 | Хомут трубки | 4 |
| 48 | J011265 | Болт с шайбой | 3 |
| 49 | J901275 | Болт | 2 |
| 50 | A590912 | Пружинная шайба | 2 |
| 51 | J950012 | Гайка | 2 |
| 52 | A590112 | Плоская шайба | 2 |
| 54 | 9759472 | Кронштейн | 1 |
| 55 | J021025 | Болт с шайбой | 2 |
| 56 | 4044420 | Защитный кожух | 2 |
| 58 | J901030 | Болт | 2 |
| 59 | A590110 | Плоская шайба | 2 |
| 60 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
