Аутригер беам — HITACHI CX500W-C

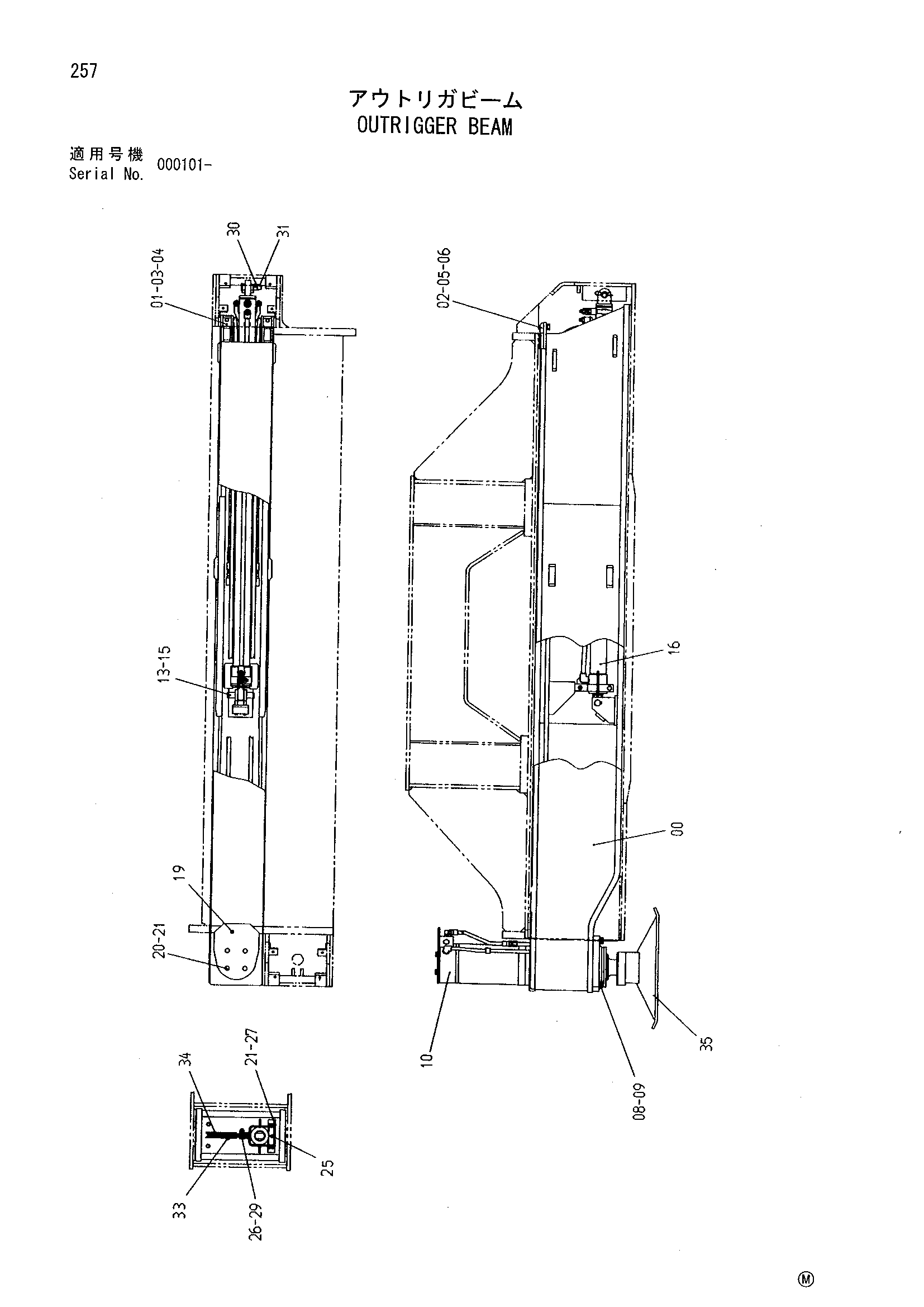

Заводская схема «Аутригер беам» для HITACHI CX500W-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6003429 | Балка | 1 |
| 01 | 4053141 | Пластина | 2 |
| 02 | 4420544 | Седло винта | 2 |
| 03 | 4053139 | Регулировочная шайба | 6 |
| 04 | 4053140 | Регулировочная шайба | 1 |
| 05 | J901630 | Болт | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 08 | J931655 | Болт | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 10 | 9097635 | Гидроцилиндр. джакке | 1 |
| 13 | 4093620 | Палец | 1 |
| 15 | 942517 | Стопорное кольцо | 2 |
| 16 | 4264498 | Гидроцилиндр | 1 |
| 19 | 4093588 | Пластина | 1 |
| 20 | M111018 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 6 |
| 25 | 4420546 | Седло винта | 1 |
| 26 | J901040 | Болт | 1 |
| 27 | J901020 | Болт | 2 |
| 29 | J950010 | Гайка | 2 |
| 30 | 487041 | Стопорный палец | 1 |
| 31 | 4424125 | Палец | 1 |
| 33 | 8077227 | Направляющая | 1 |
| 34 | 8077228 | Направляющая | 1 |
| 35 | 4093591 | Поплавок | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
