Поворот трубопроводы — HITACHI CX500W-C

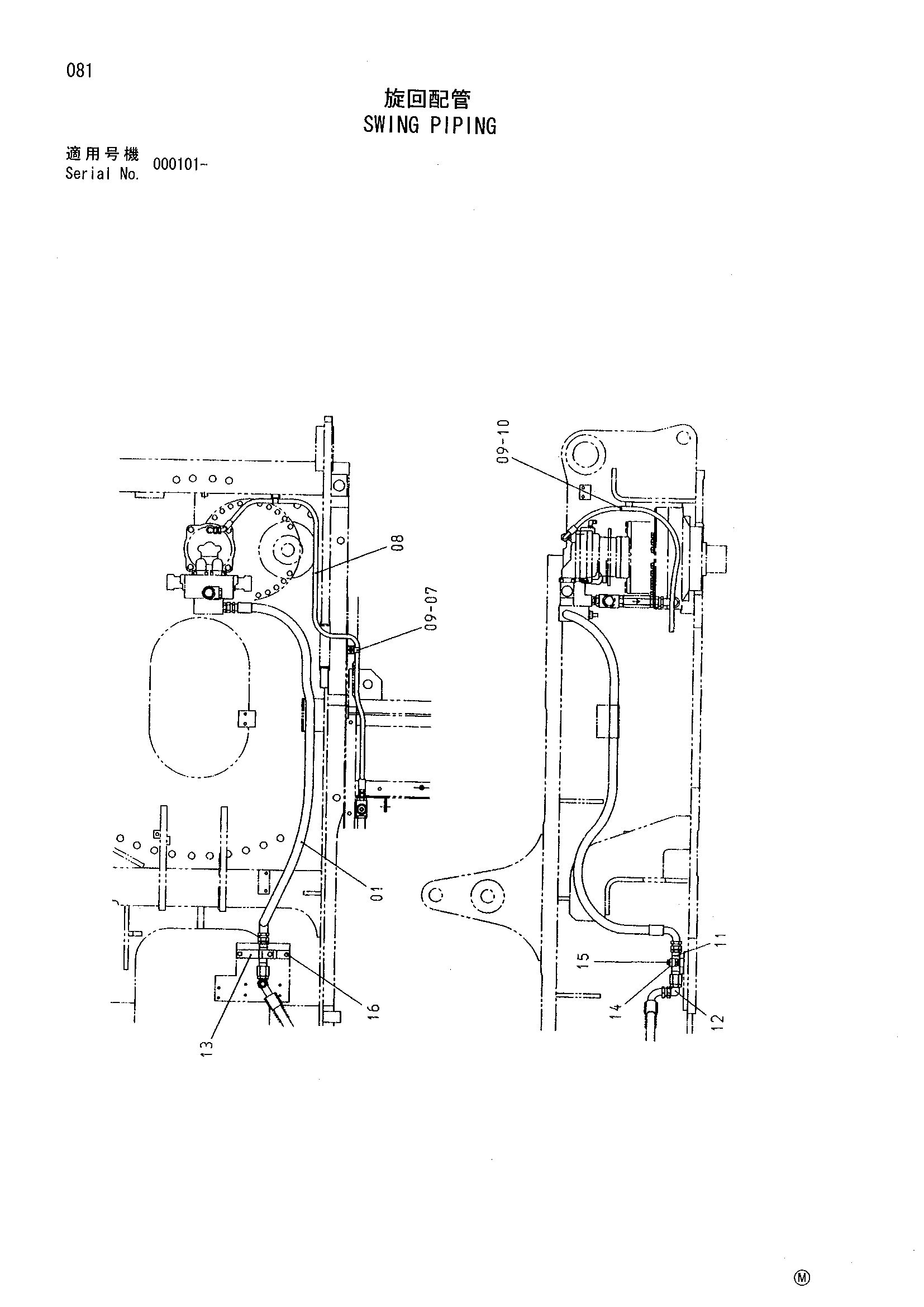

Заводская схема «Поворот трубопроводы» для HITACHI CX500W-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4371238	Шланг	1
07	J011045	Болт с шайбой	1
08	4371233	Шланг	1
09	4190274	Зажим	2
10	J011025	Болт с шайбой	1
11	9752842	Трубка	1
12	4102104	Угловой штуцер	1
13	9752852	Седло винта	1
14	4190127	Хомут трубки	1
15	J011260	Болт с шайбой	1
16	J011035	Болт с шайбой	2

Для точного подбора сообщите каталожный номер, модель HITACHI CX500W-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
