Аутригер трубопроводы — HITACHI CX500W-C

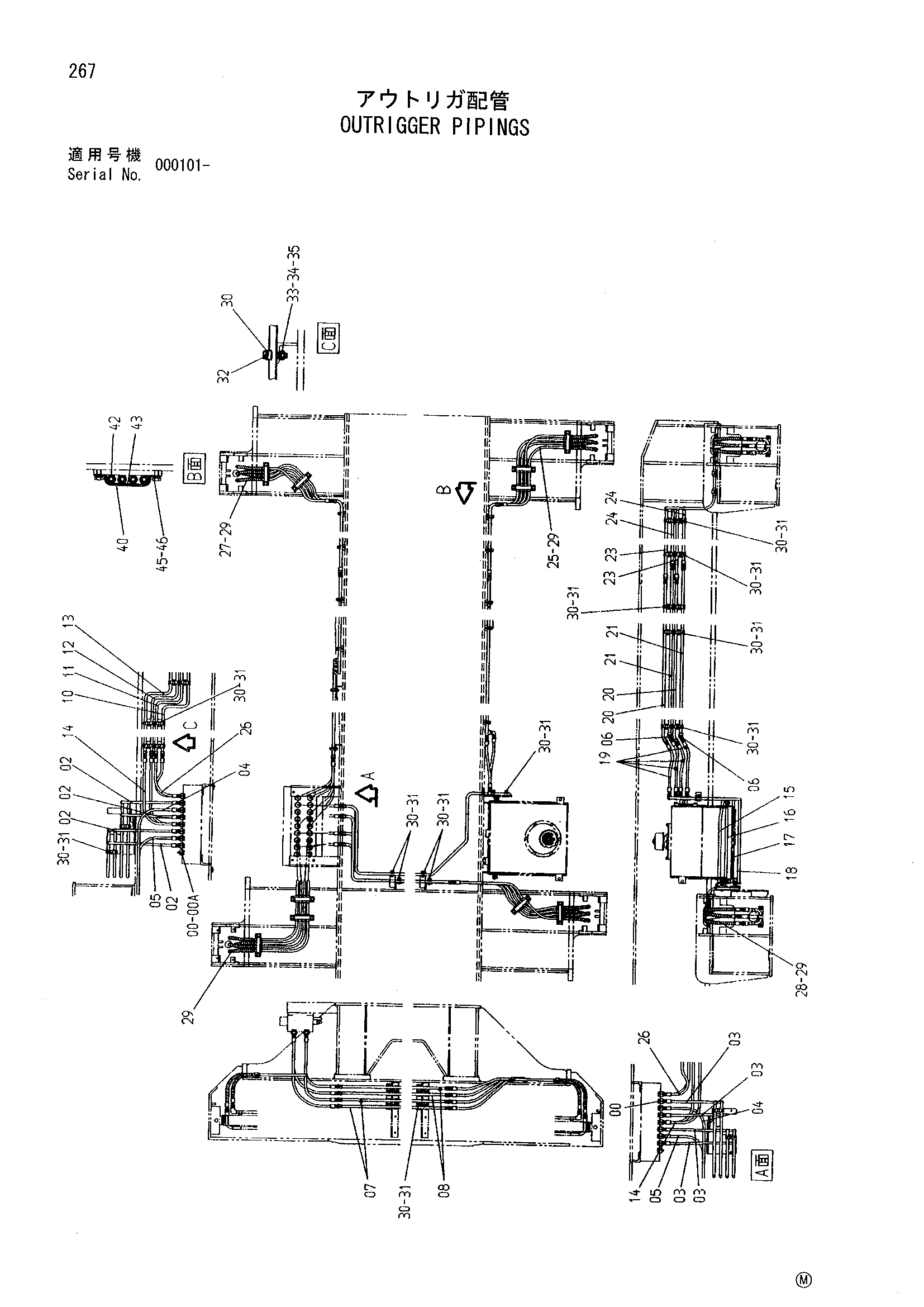

Заводская схема «Аутригер трубопроводы» для HITACHI CX500W-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4419879	Адаптер	18
00A	4510187	Уплотнительное кольцо	1
02	4327803	Шланг	4
03	4327801	Шланг	4
04	4327816	Шланг	2
05	4327814	Шланг	2
06	4154671	Угловой штуцер	2
06A	4509180	Уплотнительное кольцо	1
07	9752702	Трубка	2
08	9752703	Трубка	2
10	8076312	Трубка	1
11	8076313	Трубка	1
12	8076314	Трубка	1
13	8076315	Трубка	1
14	4300009	Шланг	2
15	8076316	Трубка	1
16	8076317	Трубка	1
17	8076318	Трубка	1
18	8076319	Трубка	1
19	4216433	Шланг	4
20	9752704	Трубка	2
21	9752705	Трубка	2
23	9752706	Трубка	2
24	9752707	Трубка	2
25	4305235	Шланг	4
26	4327801	Шланг	2
27	4293010	Шланг	4
28	4305234	Шланг	4
29	4149557	Защитный кожух	16
30	4053593	Хомут трубки	36
31	J011040	Болт с шайбой	32
32	J901050	Болт	4
33	A590110	Плоская шайба	4
34	J950010	Гайка	4
35	A590910	Пружинная шайба	4
40	4033859	Хомут	10
42	4023275	Защитный кожух	40
43	4022702	Защитный кожух	10
45	A590910	Пружинная шайба	20
46	J901016	Болт	20

Для точного подбора сообщите каталожный номер, модель HITACHI CX500W-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
