Передний джакк трубопроводы — HITACHI CX500W-C

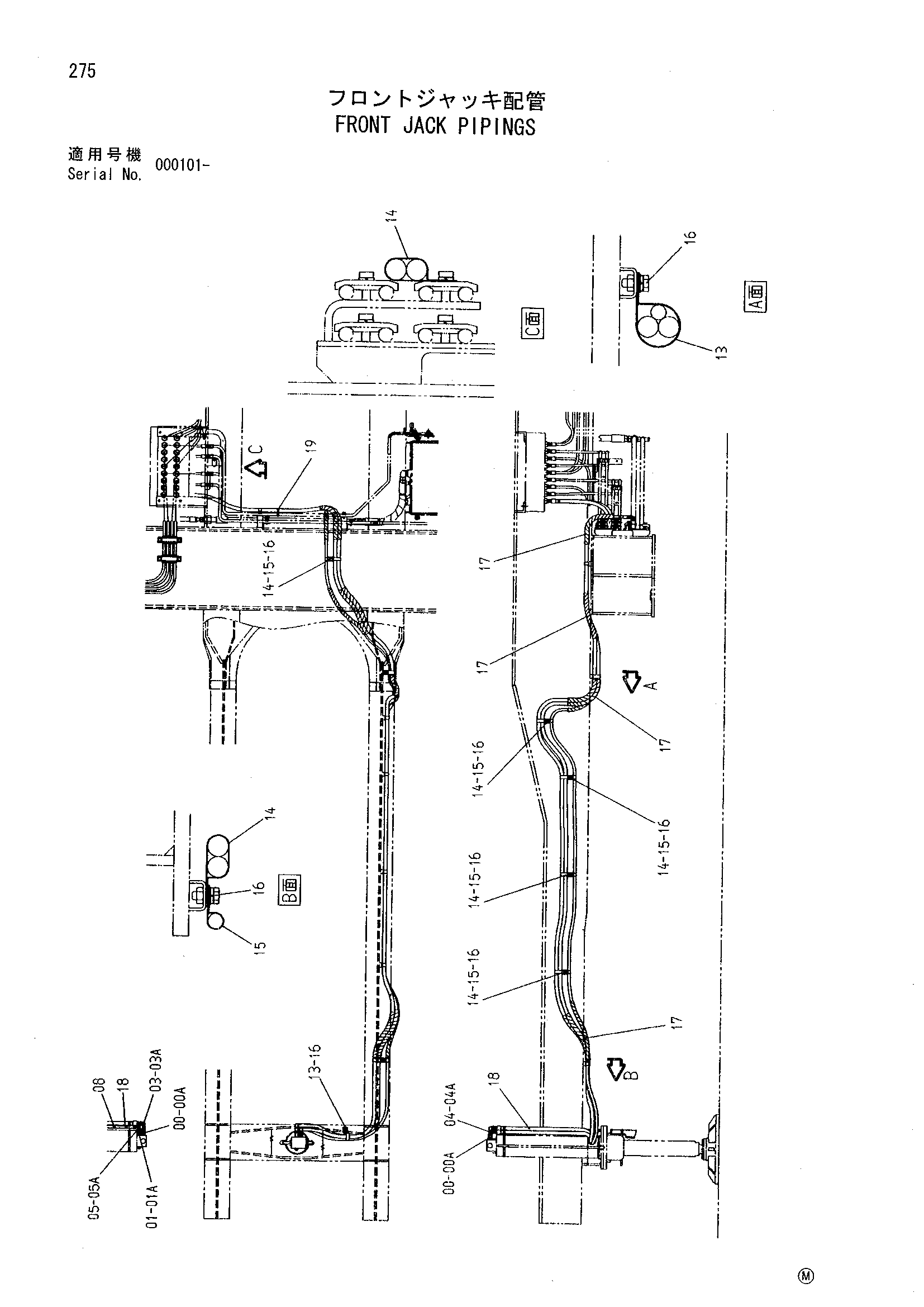

Заводская схема «Передний джакк трубопроводы» для HITACHI CX500W-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4214603 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4202564 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4241385 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4154671 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4156434 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4422687 | Шланг | 1 |
| 13 | 4190265 | Зажим | 2 |
| 14 | 4192034 | Зажим | 7 |
| 15 | 4190273 | Зажим | 6 |
| 16 | J021025 | Болт с шайбой | 8 |
| 17 | 4044420 | Защитный кожух | 12 |
| 18 | 4423562 | Шланг | 2 |
| 19 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
