Пилотные гидролинии (3-1) — HITACHI CX500W-C

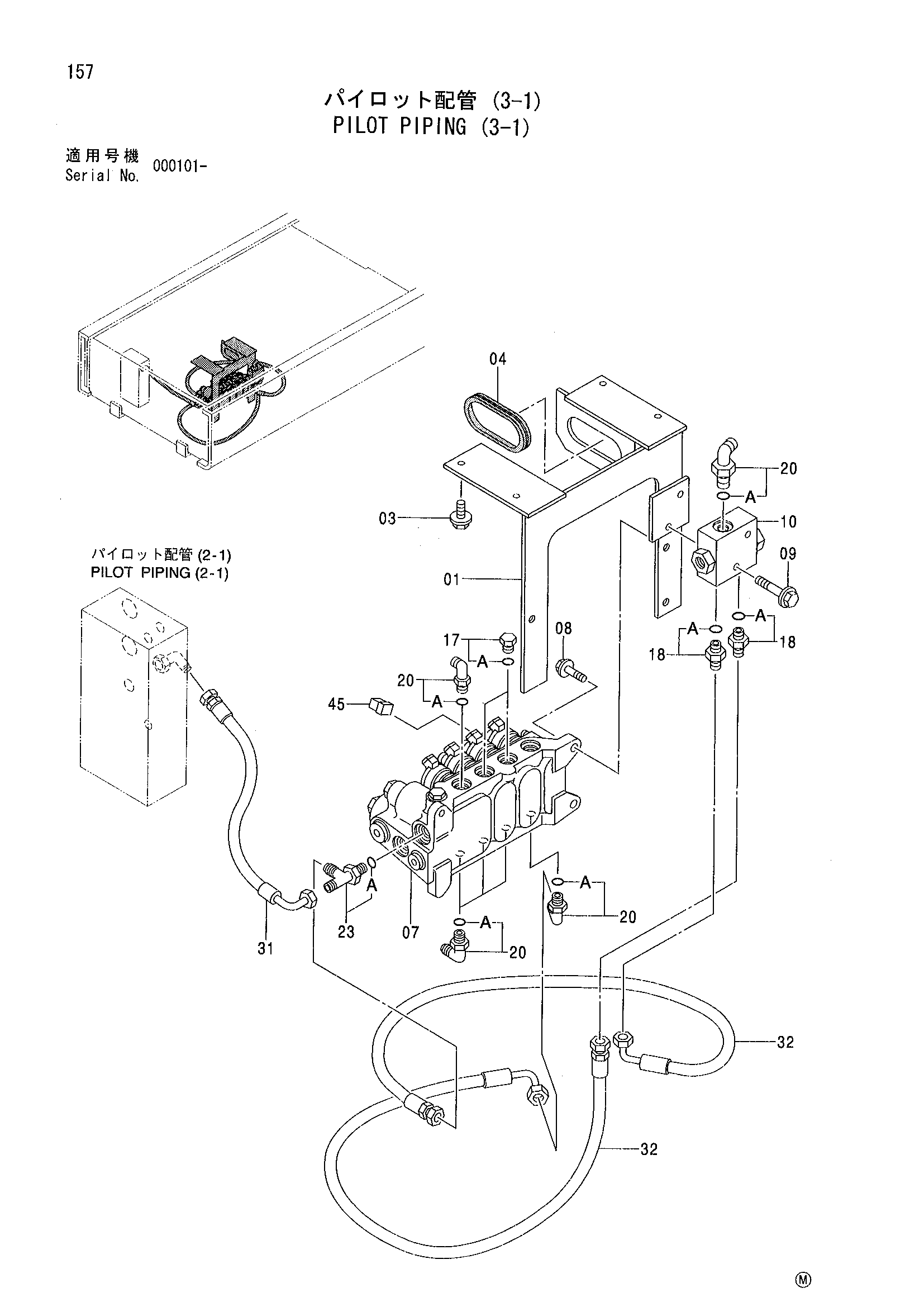

Заводская схема «Пилотные гидролинии (3-1)» для HITACHI CX500W-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8067235 | Кронштейн | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 04 | 4209956 | Резиновая втулка | 1 |
| 07 | 4369430 | Электромагнитный клапан | 1 |
| 08 | J010830 | Болт с шайбой | 3 |
| 09 | J020845 | Болт с шайбой | 2 |
| 10 | 4368190 | Пилотный клапан | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 7 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4207300 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4376274 | Шланг | 1 |
| 32 | 4333396 | Шланг | 2 |
| 45 | 4394138 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
