Пилотные гидролинии (6-1) — HITACHI CX500W

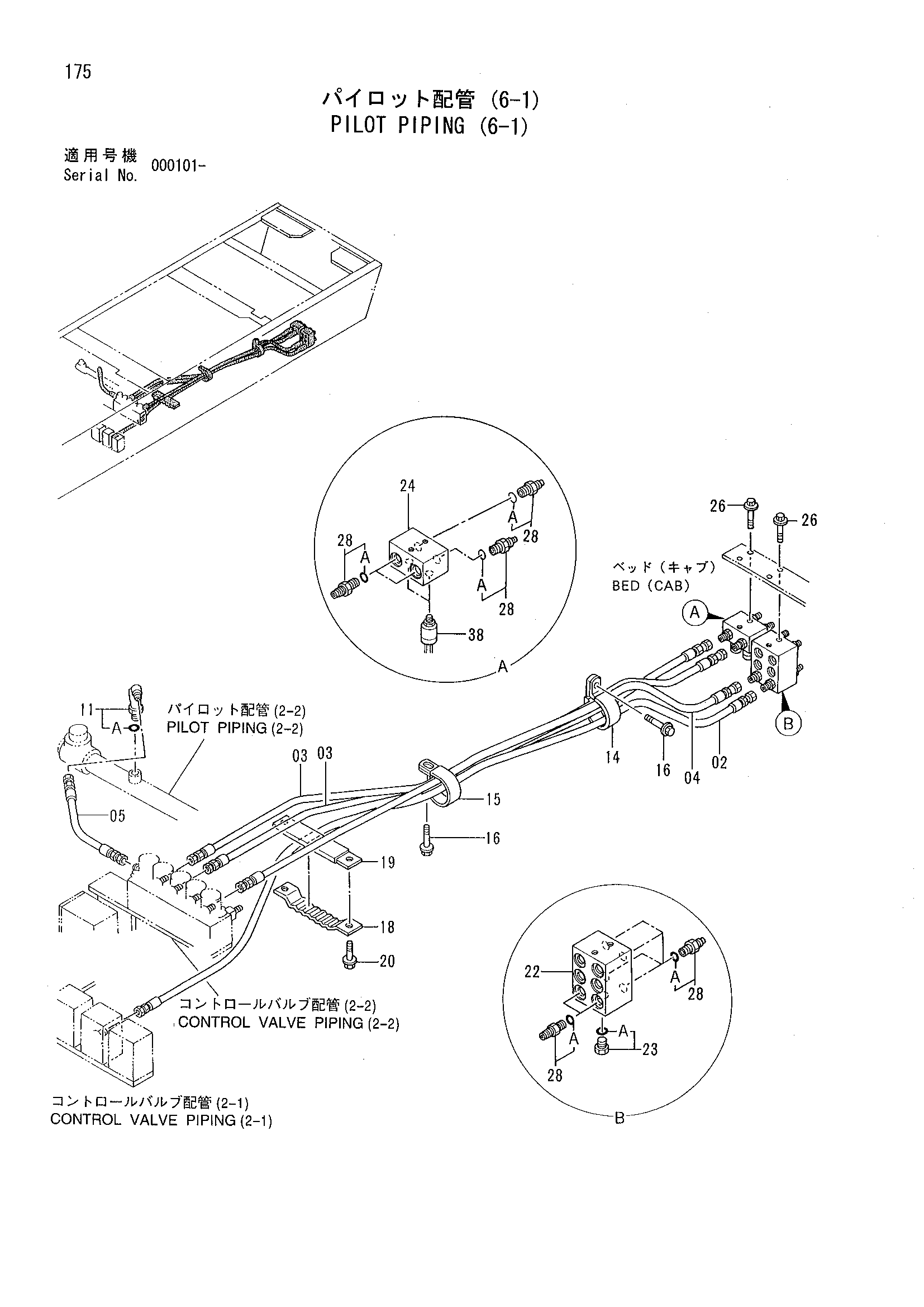

Заводская схема «Пилотные гидролинии (6-1)» для HITACHI CX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4207962 | Нейлоновый шланг | 1 |
| 03 | 4319351 | Нейлоновый шланг | 2 |
| 04 | 4319350 | Нейлоновый шланг | 1 |
| 05 | 4289394 | Шланг | 1 |
| 11 | 4241385 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4193816 | Зажим | 1 |
| 15 | 4204136 | Зажим | 1 |
| 16 | J011022 | Болт с шайбой | 2 |
| 18 | 9727639 | Хомут шланга | 1 |
| 19 | 9727637 | Пластина | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 22 | 4314477 | Челночный клапан | 1 |
| 23 | 4093624 | Пробка | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 3069941 | Коллектор | 1 |
| 26 | J011020 | Болт с шайбой | 4 |
| 28 | 4200467 | Адаптер | 10 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4286171 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
