Электрооборудование (двигатель платформа) — HITACHI CX500W

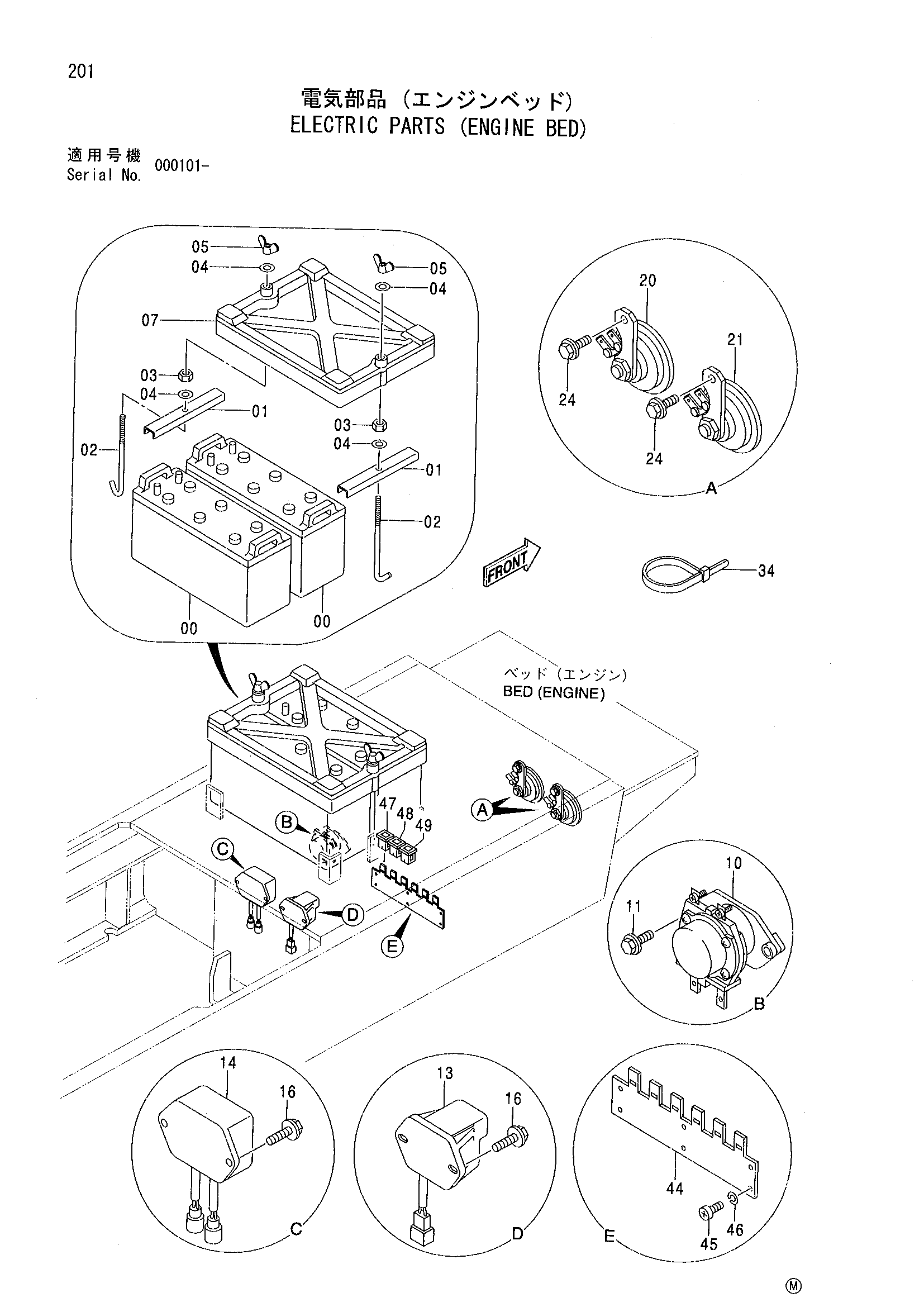

Заводская схема «Электрооборудование (двигатель платформа)» для HITACHI CX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237921 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | M570010 | Гайка винг | 2 |
| 07 | 4351892 | Крышка аккумулятор | 1 |
| 10 | 4168218 | Реле аккумулятор | 1 |
| 11 | J020825 | Болт с шайбой | 2 |
| 13 | 4205749 | Реле защитный | 1 |
| 14 | 4341548 | Реле | 1 |
| 16 | J450616 | Винт с шайбой | 4 |
| 20 | 4190705 | Звуковой сигнал | 1 |
| 21 | 4191499 | Звуковой сигнал | 1 |
| 24 | J020825 | Болт с шайбой | 2 |
| 34 | 4055311 | Ленточный зажим | 7 |
| 44 | 3069887 | Кронштейн | 1 |
| 45 | M430410 | Винт | 6 |
| 46 | A590904 | Пружинная шайба | 6 |
| 47 | 4423418 | Фусибле-линк | 2 |
| 48 | 4315323 | Фусибле-линк | 2 |
| 49 | 4423417 | Фусибле-линк | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
