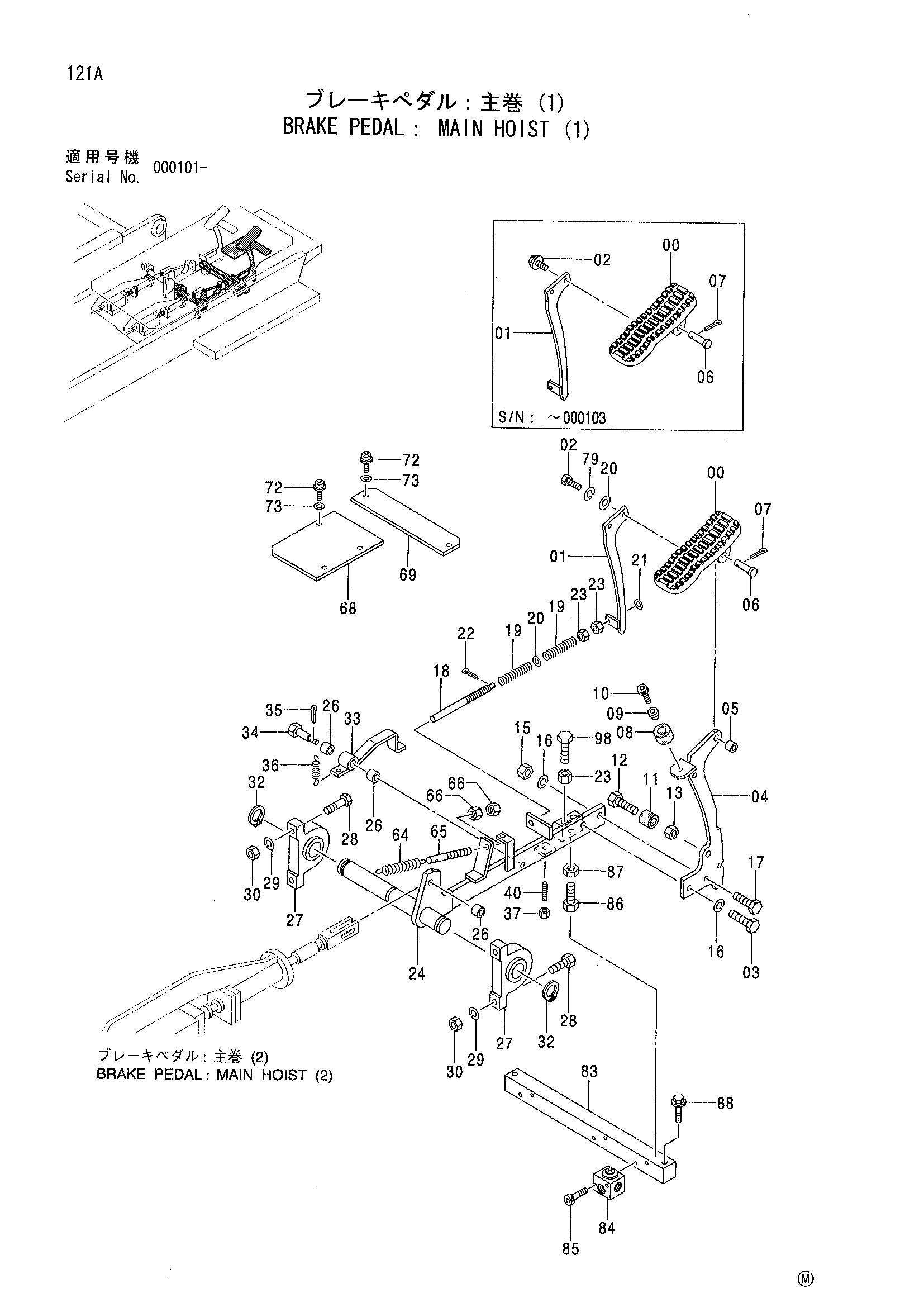

Тормоз педаль: основной подъёмный механизм (1) — HITACHI CX500W
Заводская схема «Тормоз педаль: основной подъёмный механизм (1)» для HITACHI CX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3065239 замена: 2042430 | Педаль тормоз | 1 |
| 00 | 3065239 замена: 8072382 | Педаль тормоз | 1 |
| 00 | 3065239 замена: M111025 | Педаль тормоз | 1 |
| 00 | 3065239 замена: A590110 | Педаль тормоз | 1 |
| 00 | 3065239 замена: A590910 | Педаль тормоз | 1 |
| 00 | 2042430 | Педаль тормоз | 1 |
| 01 | 8065887 | Рычаг блокировка | 1 |
| 01 | 8072382 | Рычаг блокировка | 1 |
| 02 | J011022 | Болт с шайбой | 2 |
| 02 | M111025 | Болт | 2 |
| 03 | J901430 | Болт | 1 |
| 04 | 8069745 | Рычаг | 1 |
| 05 | 4317791 | Втулка | 1 |
| 06 | 4316917 | Палец | 1 |
| 07 | A764020 | Шплинт | 1 |
| 08 | 4317574 | Резиновая подушка | 1 |
| 09 | 4317526 | Проставка | 1 |
| 10 | M340816 | Болт с внутренним шестигранником | 1 |
| 11 | 4391033 | Резиновая подушка | 1 |
| 12 | M211240 | Болт | 1 |
| 13 | J950012 | Гайка | 1 |
| 15 | J950014 | Гайка | 1 |
| 16 | A590914 | Пружинная шайба | 2 |
| 17 | J901440 | Болт | 1 |
| 18 | 4317267 | Шток | 1 |
| 19 | 41626 | Пружина | 2 |
| 20 | A590110 | Плоская шайба | 1 |
| 20 | A590110 | Плоская шайба | 3 |
| 21 | A590106 | Плоская шайба | 1 |
| 22 | A761610 | Шплинт | 1 |
| 23 | J950010 | Гайка | 3 |
| 24 | 8070454 | Рычаг основной | 1 |
| 26 | 4316918 | Втулка | 3 |
| 27 | 942014 | Блок | 2 |
| 28 | J901245 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | J950012 | Гайка | 4 |
| 32 | 929231 | Кольцо | 2 |
| 33 | 9746172 | Рычаг | 1 |
| 34 | 4339011 | Болт | 1 |
| 35 | A763016 | Шплинт | 1 |
| 36 | 4363093 | Пружина | 1 |
| 37 | M500807 | Гайка | 1 |
| 40 | M000830 | Установочный винт | 1 |
| 64 | 4391000 | Пружина | 1 |
| 65 | 4396808 | Шток | 1 |
| 66 | J950010 | Гайка | 2 |
| 68 | 4408404 | Крышка | 1 |
| 69 | 4408046 | Крышка | 1 |
| 72 | J450620 | Винт с шайбой | 5 |
| 73 | A590106 | Плоская шайба | 5 |
| 79 | A590910 | Пружинная шайба | 2 |
| 83 | 4377679 | Стойка | 1 |
| 84 | 4365304 | Пилотный клапан | 1 |
| 85 | M340650 | Болт с внутренним шестигранником | 2 |
| 86 | M211440 | Болт | 1 |
| 87 | J950014 | Гайка | 1 |
| 88 | J011055 | Болт с шайбой | 2 |
| 98 | M261045 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
