Портал гидроцилиндр. трубопроводы — HITACHI CX500W

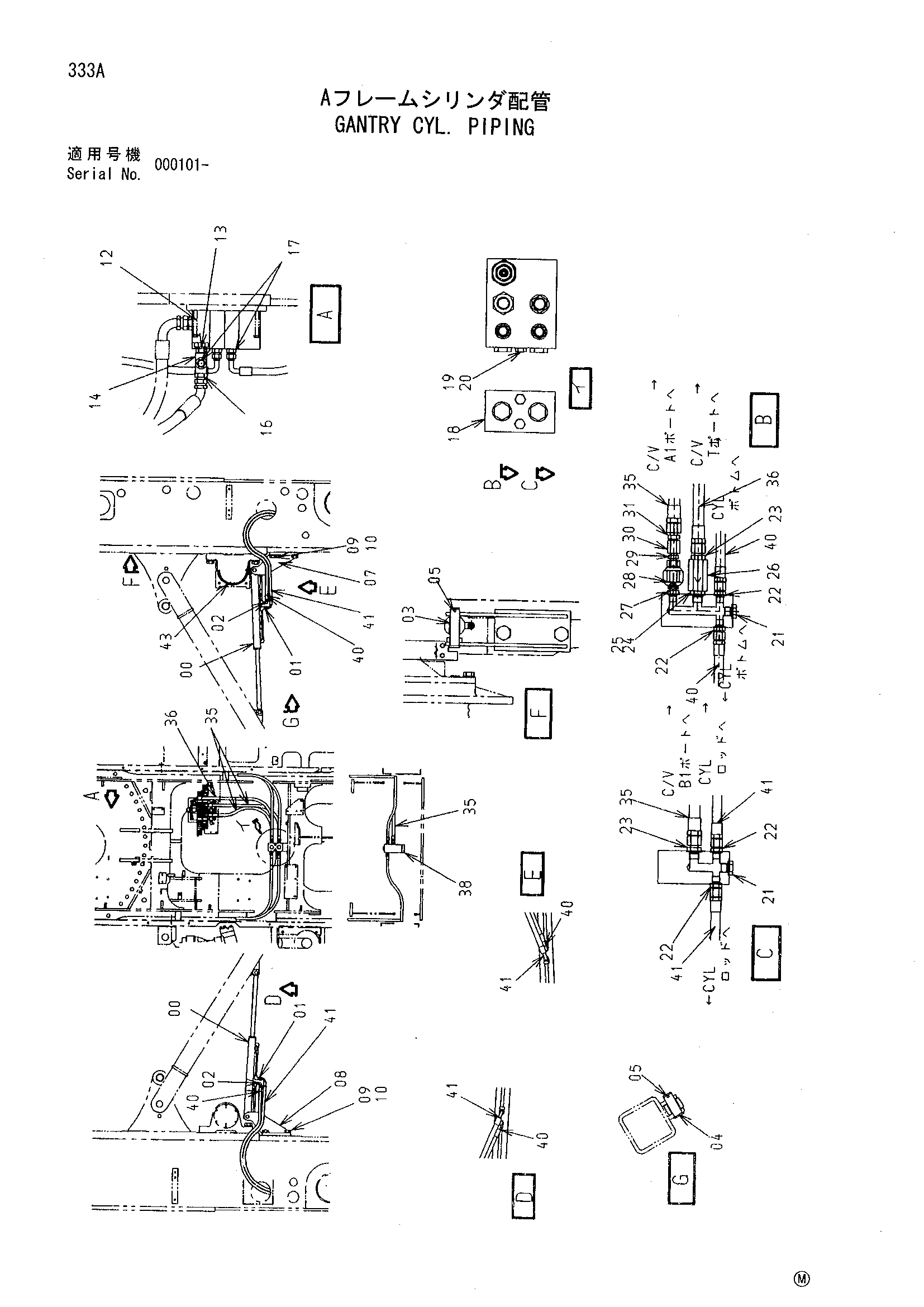

Заводская схема «Портал гидроцилиндр. трубопроводы» для HITACHI CX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4375779 | Гидроцилиндр. масляный | 2 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4156434 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4365363 | Палец | 2 |
| 04 | 4377026 | Палец | 2 |
| 05 | A768050 | Шплинт | 4 |
| 07 | 8066402 | Правый кронштейн | 1 |
| 08 | 8067628 | Левый кронштейн | 1 |
| 09 | J833075 | Болт | 4 |
| 10 | 4114408 | Шайба | 4 |
| 12 | 4375643 | Гидрораспределитель | 1 |
| 13 | 4291797 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 13B | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4345970 | Тройник | 1 |
| 16 | 4042033 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4279302 | Адаптер | 3 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 2040339 | Коллектор блок | 1 |
| 19 | J901013 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | 4174541 | Пробка | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 4 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4210361 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4362457 | Адаптер | 1 |
| 25 | 4506418 | Уплотнительное кольцо | 2 |
| 26 | 4241707 | Обратный клапан | 1 |
| 27 | 4219343 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4189448 | Клапан тхроттле | 1 |
| 29 | 94-1901 | Адаптер | 1 |
| 30 | 94-0676 | Разъём S | 1 |
| 31 | 4266331 | Адаптер | 1 |
| 35 | 4378806 | Шланг | 2 |
| 36 | 4378807 | Шланг | 1 |
| 38 | 4377044 | Седло винта | 1 |
| 40 | 4392266 | Шланг | 2 |
| 41 | 4392267 | Шланг | 2 |
| 43 | 4393760 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
