Крышка (3) — HITACHI CX500W

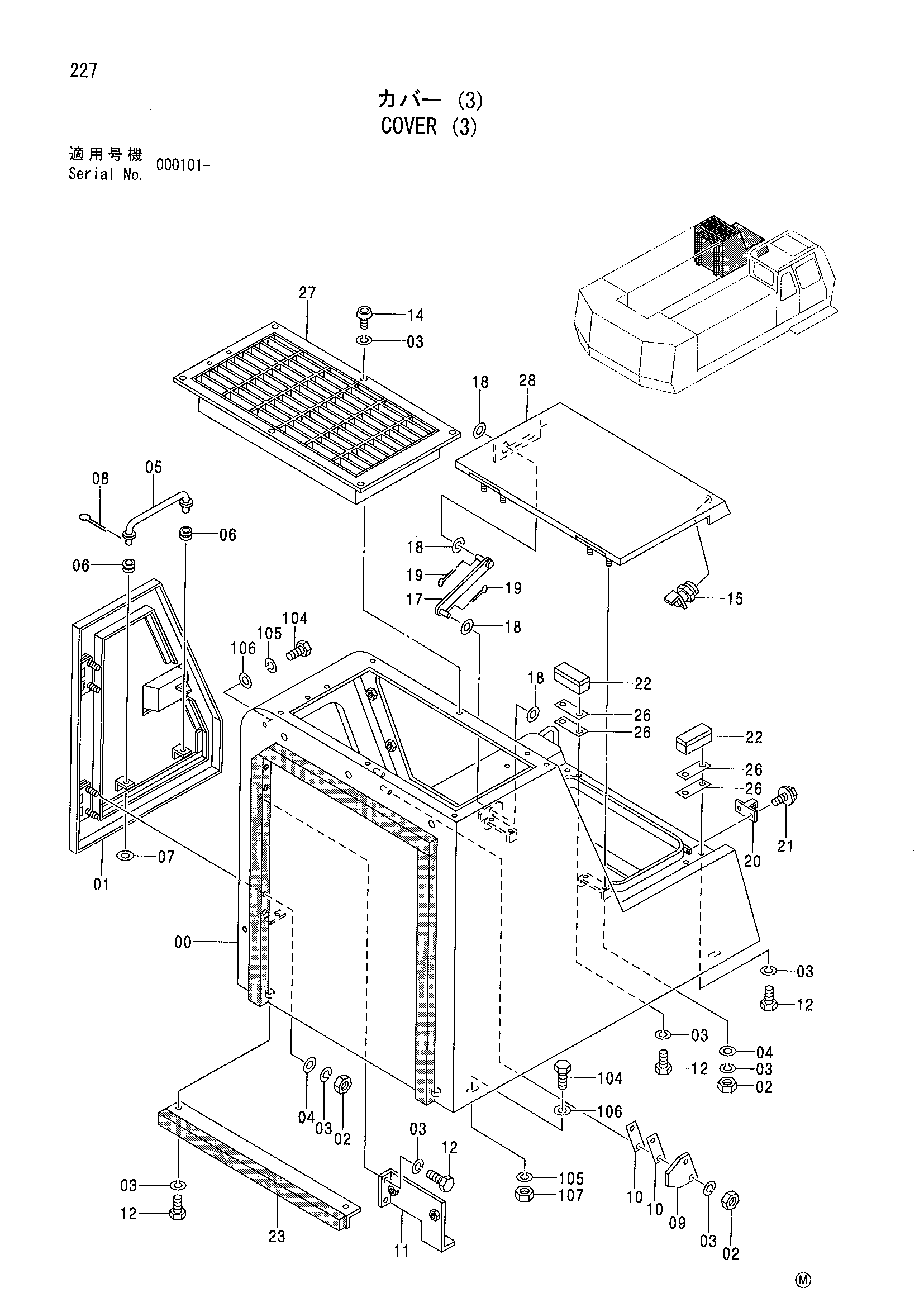

Заводская схема «Крышка (3)» для HITACHI CX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005029 | Крышка | 1 |
| 01 | 7031626 | Дверь | 1 |
| 02 | J950010 | Гайка | 10 |
| 03 | A590910 | Пружинная шайба | 24 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | 9742293 | Стойка | 1 |
| 06 | 4330808 | Резиновая втулка | 2 |
| 07 | A590108 | Плоская шайба | 1 |
| 08 | A762013 | Шплинт | 1 |
| 09 | 4368746 | Замок | 1 |
| 10 | 4330984 | Регулировочная шайба | 2 |
| 11 | 9743640 | Кронштейн | 1 |
| 12 | J901020 | Болт | 8 |
| 12 | J901020 | Болт | 14 |
| 14 | 4330985 | Болт | 6 |
| 15 | 4368266 | Замок | 1 |
| 17 | 9746530 | Стойка | 1 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | A762018 | Шплинт | 2 |
| 20 | 4368843 | Замок | 1 |
| 21 | J010614 | Болт с шайбой | 2 |
| 22 | 9746532 | Седло винта | 2 |
| 23 | 9738882 | Крышка | 1 |
| 26 | 4378746 | Регулировочная шайба | 4 |
| 27 | 6016440 | Лоувер | 1 |
| 28 | 7032709 | Рооф | 1 |
| 104 | J901228 | Болт | 7 |
| 105 | A590912 | Пружинная шайба | 7 |
| 106 | A590112 | Плоская шайба | 7 |
| 107 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
