Крышка (2) — HITACHI CX500W

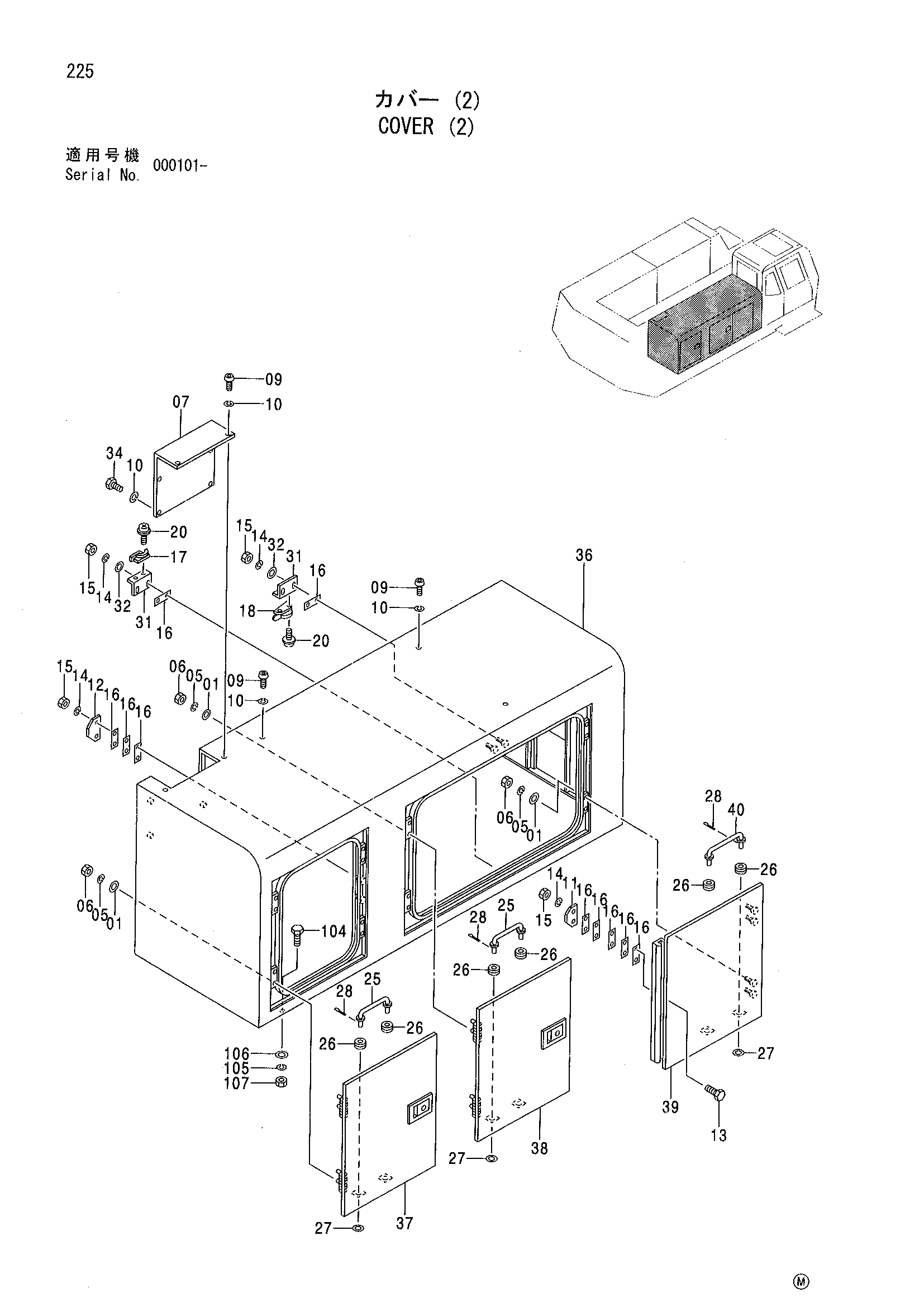

Заводская схема «Крышка (2)» для HITACHI CX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590110 | Плоская шайба | 12 |
| 05 | A590910 | Пружинная шайба | 12 |
| 06 | J950010 | Гайка | 12 |
| 07 | 3070092 | Крышка | 1 |
| 09 | 4330985 | Болт | 6 |
| 09 | J901020 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 10 |
| 11 | 4330979 | Замок | 1 |
| 12 | 4330980 | Замок | 1 |
| 13 | J901028 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 8 |
| 15 | J950010 | Гайка | 8 |
| 16 | 4330984 | Регулировочная шайба 1.0 | 10 |
| 17 | 4346580 | Замок | 1 |
| 18 | 4346579 | Замок | 1 |
| 20 | J680412 | Винт с шайбой | 4 |
| 25 | 9742292 | Стойка | 2 |
| 26 | 4330808 | Резиновая втулка | 6 |
| 27 | A590108 | Плоская шайба | 3 |
| 28 | A762013 | Шплинт | 3 |
| 31 | 4346147 | Кронштейн | 2 |
| 32 | J217083 | Шайба | 4 |
| 34 | J901020 | Болт | 4 |
| 36 | 5006023 | Крышка | 1 |
| 37 | 7031919 | Дверь | 1 |
| 38 | 7031920 | Дверь | 1 |
| 39 | 7029526 | Дверь | 1 |
| 40 | 9742293 | Стойка | 1 |
| 104 | J901228 | Болт | 8 |
| 105 | A590912 | Пружинная шайба | 8 |
| 106 | A590112 | Плоская шайба | 8 |
| 107 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
