Верхний стрела — HITACHI CX500W

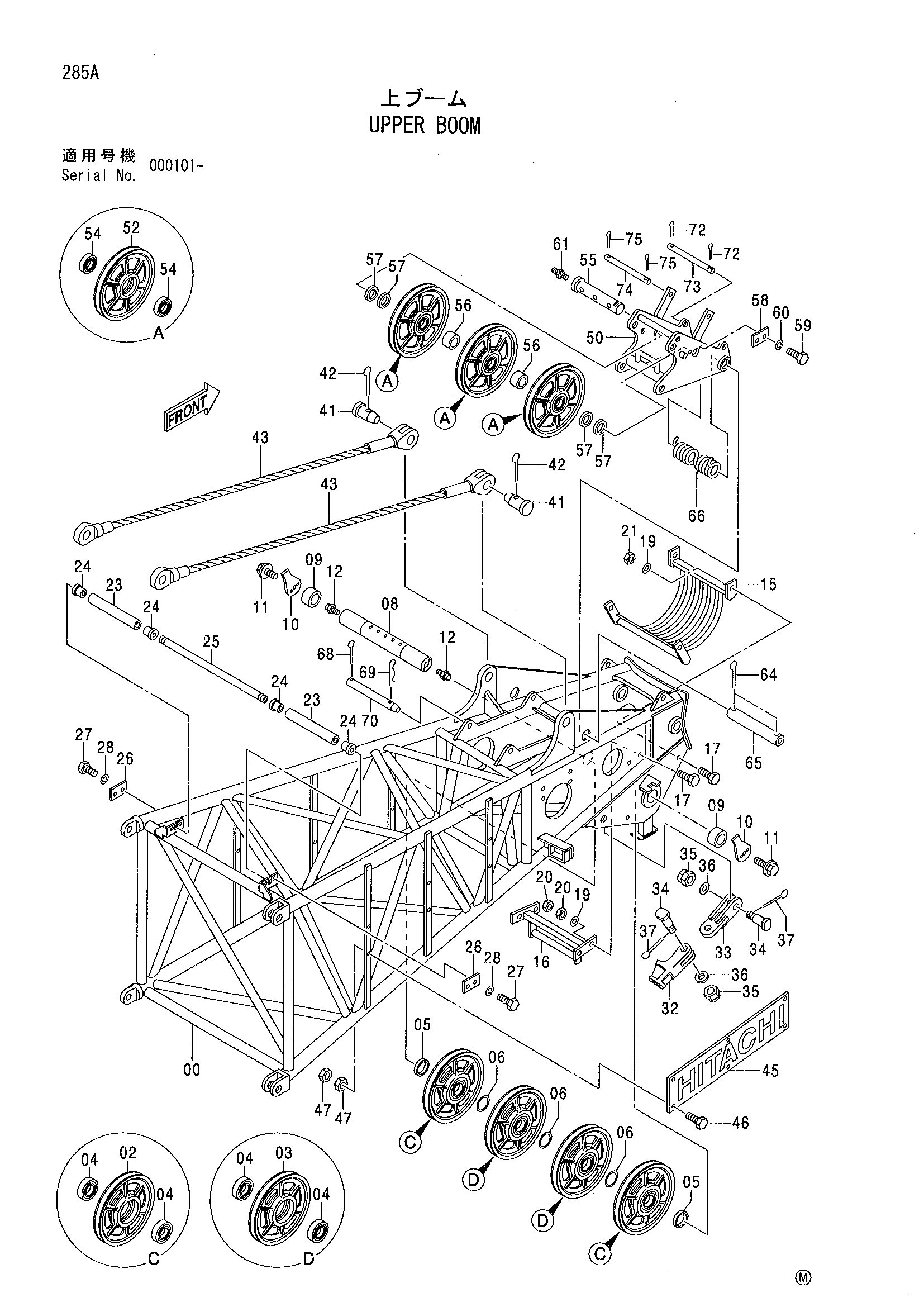

Заводская схема «Верхний стрела» для HITACHI CX500W. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004920	Стрела верхний	1
02	3085641	Канатный блок	2
03	3080929	Канатный блок	2
04	4162522	Шариковый подшипник	8
05	4365877	Проставка	2
06	4365874	Проставка	3
08	3085674	Мост	1
09	4370586	Проставка	2
10	4369747	Ограничитель	2
11	J011225	Болт с шайбой	4
12	J75481	Пресс-маслёнка	2
15	7031366	Направляющая каната	1
16	8065407	Направляющая каната	1
17	J932050	Болт	8
19	A590120	Плоская шайба	8
20	J951020	Гайка	8
21	M660020	U-образная гайка	4
23	4365888	Ролик	2
24	4142688	Втулка	4
25	4365887	Мост	1
26	X4246	Стопорная пластина	2
27	J901220	Болт	4
28	A590912	Пружинная шайба	4
32	3070315	Разъём канат	1
33	8061240	Тяга	1
34	4360239	Палец	2
35	4137247	Корончатая гайка	2
36	4114408	Шайба	2
37	A766063	Шплинт	2
41	4062839	Палец	2
42	A761000	Шплинт	2
43	8068242	Канат подвесной	2
45	4343269	Информационная табличка	2
46	J901030	Болт	12
47	J950010	Гайка	24
50	8067912	Кронштейн	1
52	3080672	Канатный блок	3
54	971541	Шариковый подшипник	6
55	4364162	Мост	1
56	4084147	Проставка	2
57	4364163	Проставка	4
58	X4246	Стопорная пластина	1
59	J901225	Болт	2
60	A590912	Пружинная шайба	2
61	J75481	Пресс-маслёнка	2
64	A761000	Шплинт	2
65	4364166	Палец	1
66	4379732	Пружина торсион	1
68	A768063	Шплинт	1
69	414322	Стопорный палец	1
70	4364167	Палец	1
72	A768045	Шплинт	2
73	4364165	Палец	1
74	4157542	Палец	1
75	A765040	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
