Стрела оверловеринг предотвращение устройство — HITACHI CX500S

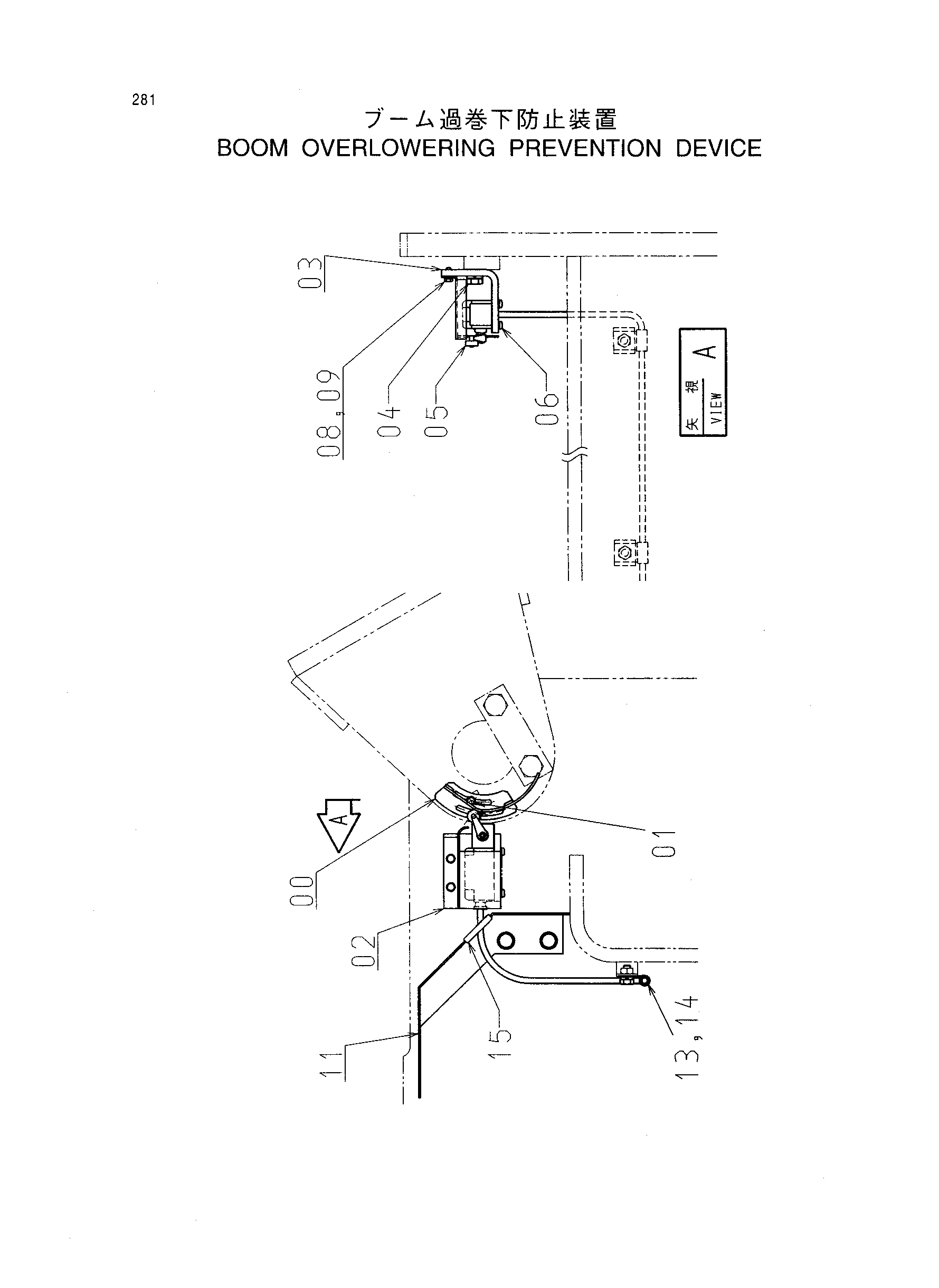

Заводская схема «Стрела оверловеринг предотвращение устройство» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070083 | Кулачок | 1 |
| 01 | J010616 | Болт с шайбой | 2 |
| 02 | 8084488 | Крышка | 1 |
| 03 | 3080392 | Кронштейн | 1 |
| 04 | J011225 | Болт с шайбой | 2 |
| 05 | 4453027 | Выключатель концевой | 1 |
| 06 | J010616 | Болт с шайбой | 2 |
| 07 | 8070069 | Крышка | 1 |
| 08 | J900616 | Болт | 2 |
| 09 | A590906 | Пружинная шайба | 2 |
| 11 | 8070071 | Кронштейн | 1 |
| 13 | 4190261 | Зажим | 2 |
| 14 | J011020 | Болт с шайбой | 2 |
| 15 | 4211059 | Резиновая втулка | 1 |
| 17 | 4416169 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
