Стрела угол индикатор — HITACHI CX500S

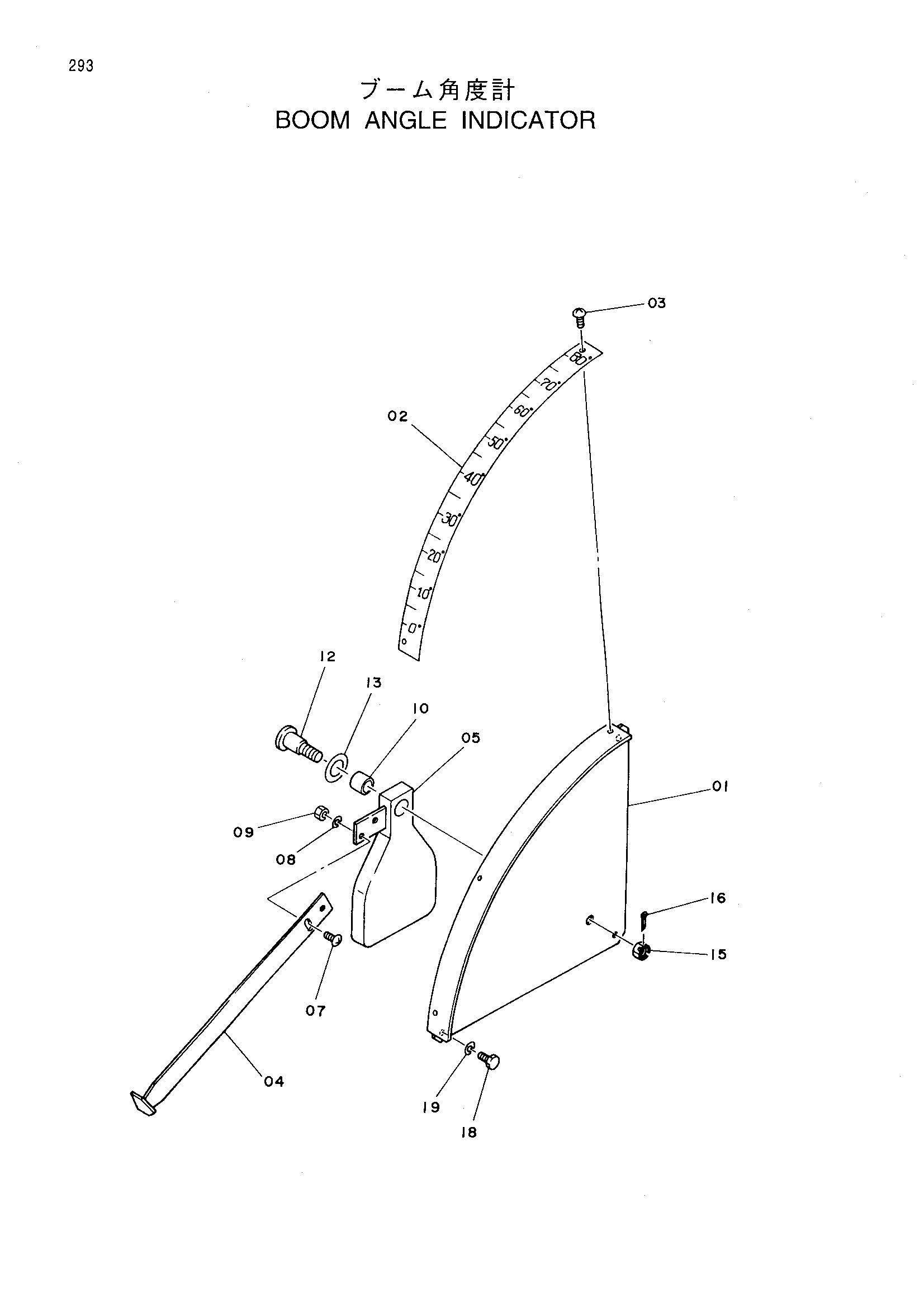

Заводская схема «Стрела угол индикатор» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9049101 | Стрела угол индикатор | 1 | |
| 01 | 8013698 | Панель индикатер | 1 |
| 02 | 3014344 | Информационная табличка | 1 |
| 03 | M430610 | Винт | 3 |
| 04 | 9710565 | Индикатор | 1 |
| 05 | 9709013 | Груз | 1 |
| 07 | M430616 | Винт | 2 |
| 08 | A590906 | Пружинная шайба | 2 |
| 09 | M500605 | Гайка | 2 |
| 10 | 4080993 | Втулка | 1 |
| 12 | 4087189 | Палец | 1 |
| 13 | A590116 | Шайба | 1 |
| 15 | M531012 | Корончатая гайка | 1 |
| 16 | A762022 | Шплинт | 1 |
| 18 | J901020 | Болт | 3 |
| 19 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
