Основной стойка — HITACHI CX500S

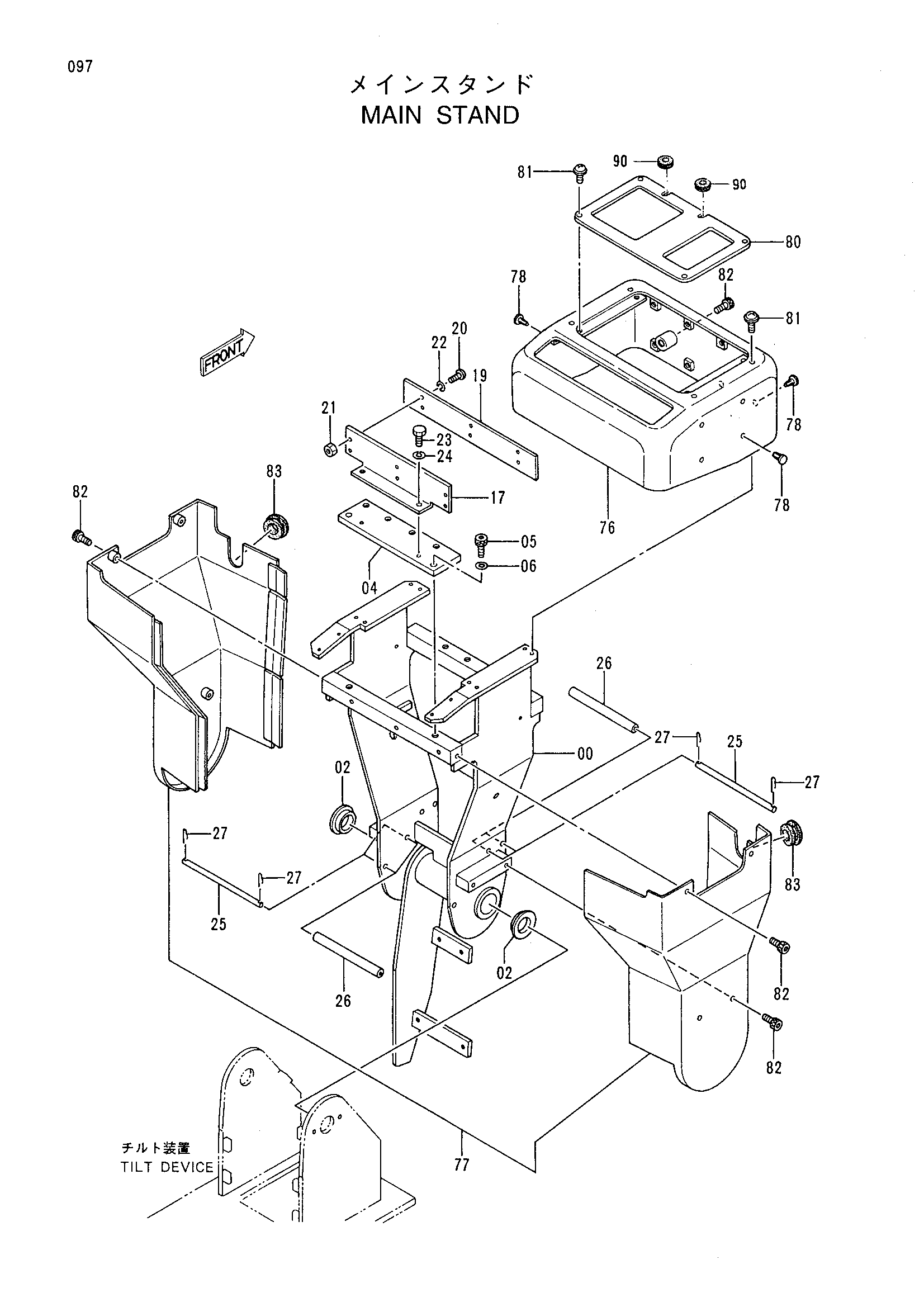

Заводская схема «Основной стойка» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014065 | Стойка | 1 |
| 02 | 4310199 | Втулка | 2 |
| 04 | 4339550 | Седло винта | 1 |
| 05 | M341020 | Болт с внутренним шестигранником | 2 |
| 06 | A590110 | Плоская шайба | 2 |
| 17 | 4339575 | Кронштейн | 1 |
| 19 | 4339551 | Манжета | 1 |
| 20 | M430410 | Винт | 6 |
| 21 | M500403 | Гайка | 6 |
| 22 | A590904 | Пружинная шайба | 6 |
| 23 | J900614 | Болт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 25 | 4310208 | Палец | 4 |
| 26 | 4310209 | Трубка | 4 |
| 27 | 4022696 | Стопорный палец | 8 |
| 76 | 6014362 | Крышка | 1 |
| 77 | 7029294 | Крышка | 1 |
| 78 | 4341555 | Зажим | 16 |
| 80 | 2038221 | Информационная табличка | 1 |
| 81 | J680612 | Винт с шайбой | 8 |
| 82 | 4384218 | Болт с внутренним шестигранником | 10 |
| 83 | 4260175 | Резиновая втулка | 2 |
| 90 | 4397379 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
