Ход трубопроводы — HITACHI CX500S

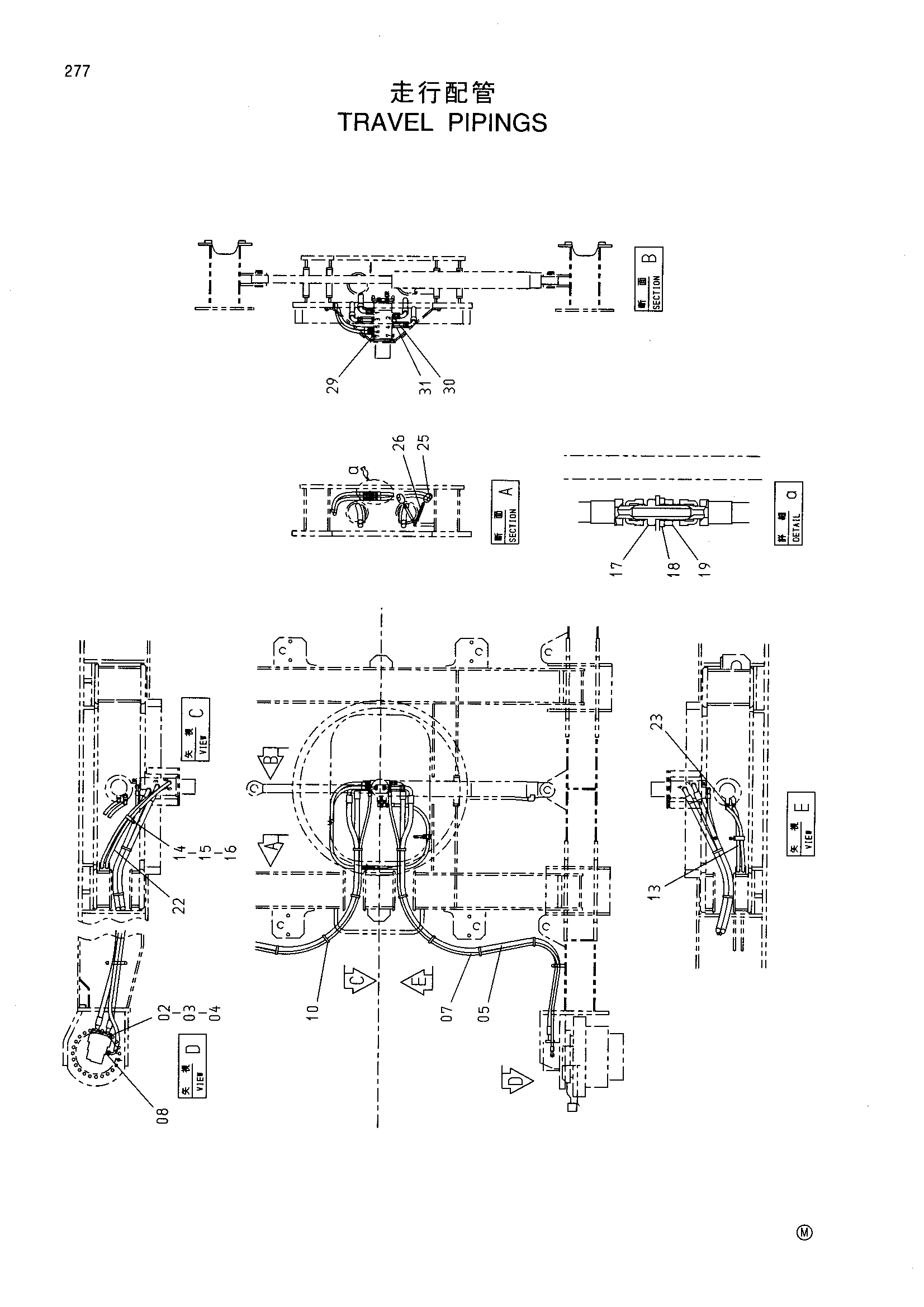

Заводская схема «Ход трубопроводы» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 962453 | Разъёмный фланец | 8 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | M341028 | Болт с внутренним шестигранником | 16 |
| 05 | 4394035 | Шланг | 4 |
| 07 | 4394033 | Шланг | 2 |
| 08 | 4221290 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4077322 | Лента | 10 |
| 13 | 4332632 | Шланг | 2 |
| 14 | 4192034 | Зажим | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | J901018 | Болт | 1 |
| 17 | 4315207 | Адаптер | 2 |
| 18 | A590920 | Пружинная шайба | 2 |
| 19 | 4316589 | Гайка | 2 |
| 22 | 4315297 | Шланг | 2 |
| 23 | 4154658 | Угловой штуцер | 2 |
| 25 | 4081118 | Хомут | 1 |
| 26 | 423 | Пружина | 1 |
| 29 | 4093624 | Пробка | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4042033 | Адаптер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4246279 | Адаптер | 2 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
