Гидрораспределитель трубопроводы (1-2) — HITACHI CX500S

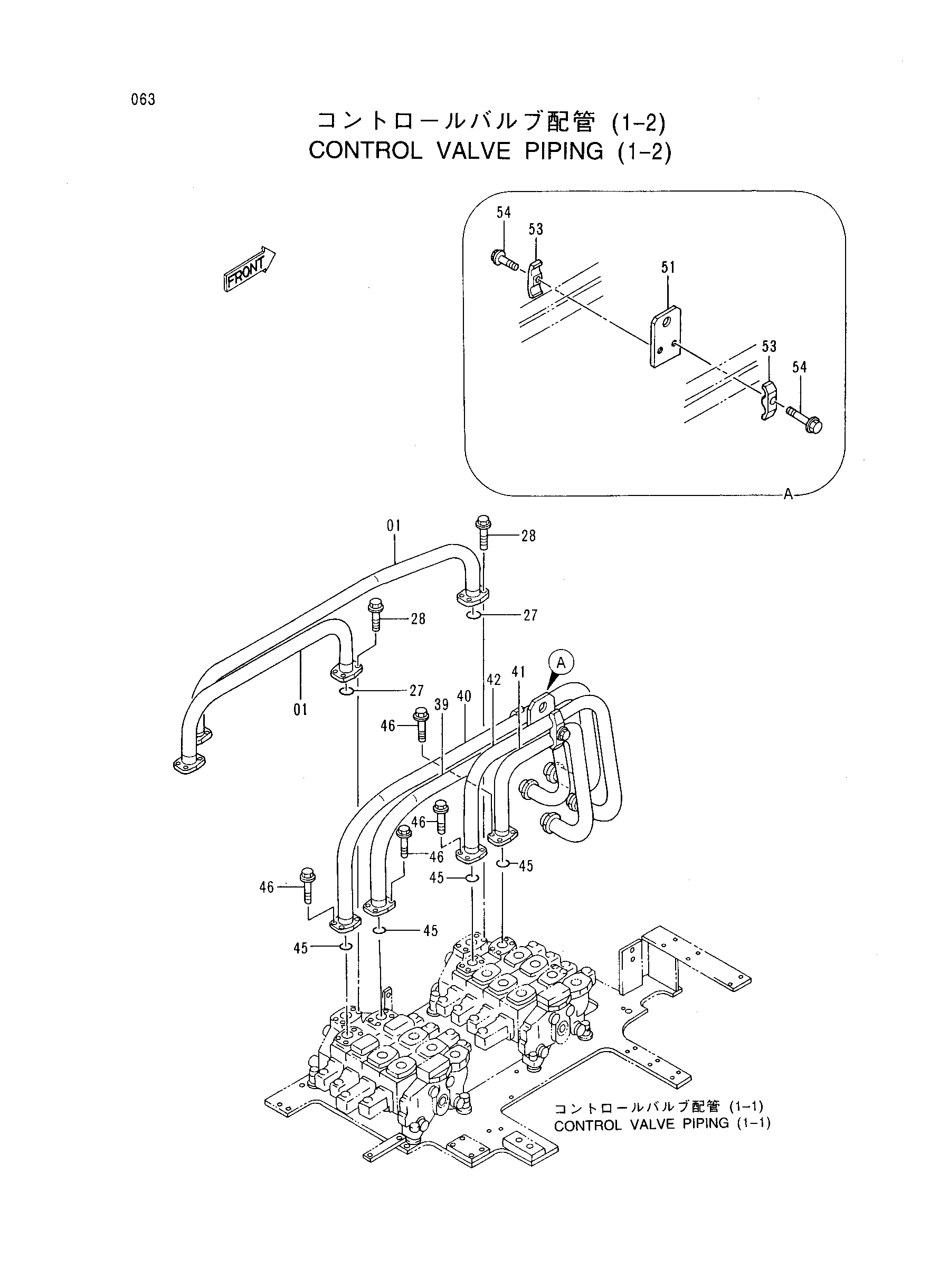

Заводская схема «Гидрораспределитель трубопроводы (1-2)» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9747493 | Трубка | 1 |
| 27 | A811040 | Уплотнительное кольцо | 2 |
| 28 | M341240 | Болт с внутренним шестигранником | 8 |
| 39 | 8059435 | Трубка | 1 |
| 40 | 8059436 | Трубка | 1 |
| 41 | 8059437 | Трубка | 1 |
| 42 | 8059439 | Трубка | 1 |
| 45 | A811035 | Уплотнительное кольцо | 4 |
| 46 | M341036 | Болт с внутренним шестигранником | 16 |
| 49 | J021030 | Болт с шайбой | 2 |
| 51 | 4371223 | Пластина | 1 |
| 53 | 4189860 | Хомут трубки | 2 |
| 54 | J011265 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
