Поворот трубопроводы — HITACHI CX500S

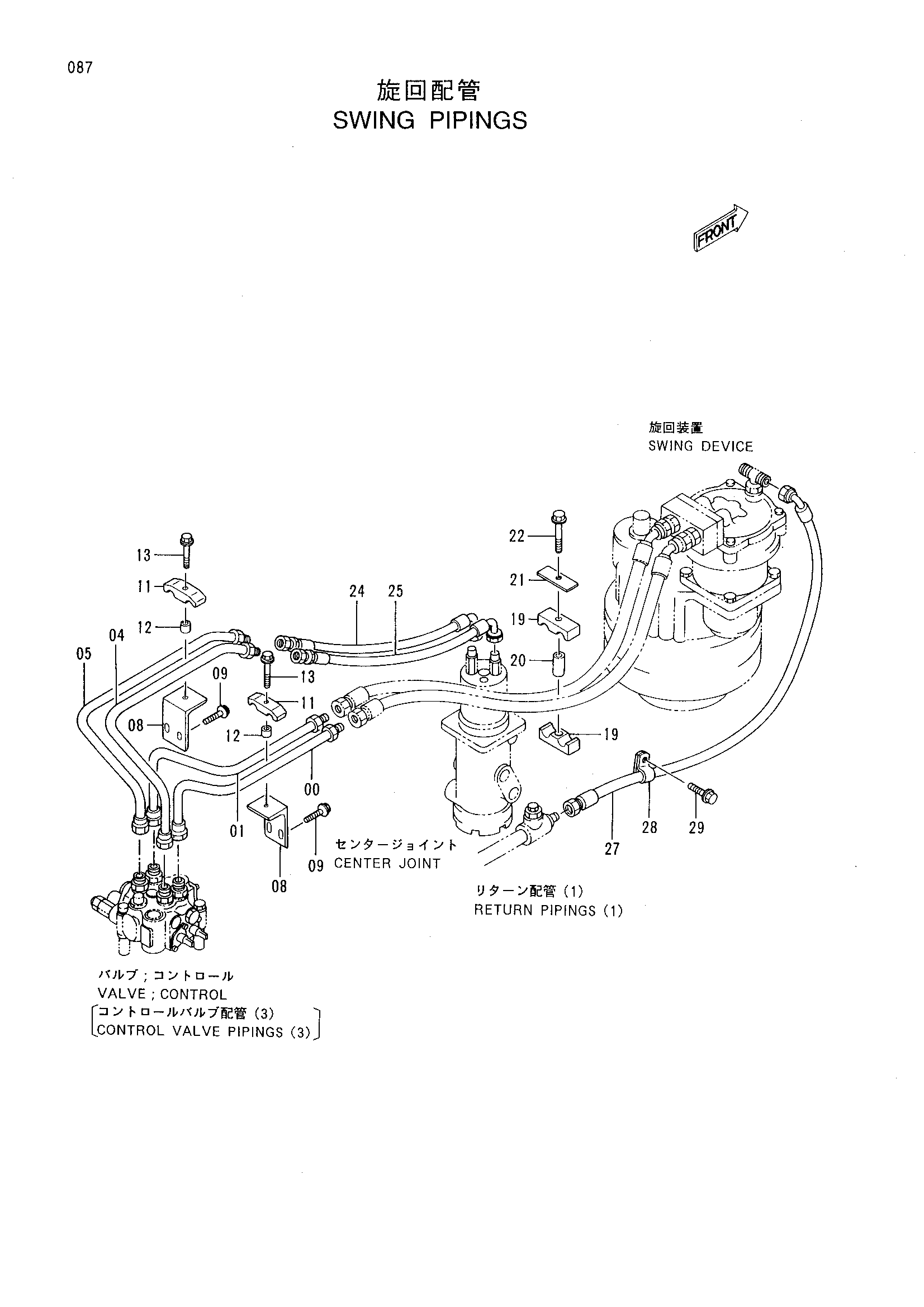

Заводская схема «Поворот трубопроводы» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8057017 | Трубка | 1 |
| 01 | 8057018 | Трубка | 1 |
| 04 | 8059793 | Трубка | 1 |
| 05 | 8059830 | Трубка | 1 |
| 08 | 4318449 | Кронштейн | 2 |
| 09 | J021230 | Болт с шайбой | 4 |
| 11 | 4189859 | Хомут трубки | 2 |
| 12 | 4273783 | Проставка | 2 |
| 13 | J011250 | Болт с шайбой | 2 |
| 19 | 4318448 | Хомут шланга | 2 |
| 20 | 4318447 | Проставка | 1 |
| 21 | 4316169 | Пластина | 1 |
| 22 | J011270 | Болт с шайбой | 1 |
| 24 | 4332598 | Шланг | 1 |
| 25 | 4332599 | Шланг | 1 |
| 27 | 4326977 | Шланг | 1 |
| 28 | 4190274 | Зажим | 1 |
| 29 | J011025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
